Извлечение аннотаций модели в чертеж

Новые возможности версий 2023.2, 2027, 2027.2

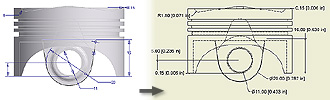

Из модели можно извлечь 3D-аннотации для выбранного вида чертежа. Процесс извлечения для видов детали немного отличается от видов сборки.

Виды детали

Доступ

Способы доступа к функции «Извлечь аннотации модели»

При размещении базового вида

  1. Щелкните по команде Базовый вид.
  2. Перейдите на вкладку Параметры восстановления.
  3. Установите флажок Все размеры модели. Обратите внимание, что это не обеспечивает доступа к 3DA.
  4. Настроив все остальные параметры, нажмите кнопку ОК. Все аннотации модели заполнят базовый вид.

На ленте

  1. Перейдите на вкладку «Аннотации» и на панели «Извлечь» нажмите Извлечь аннотации модели.

  2. В диалоговом окне «Извлечение» нажмите кнопку «Выбрать вид» (внизу слева), если вид неактивен.

  3. Выберите вид чертежа, который будет содержать извлеченные аннотации модели. Это модель источника для извлекаемых аннотаций.

  4. Выбрана вкладка Размеры эскиза и элементов. В группе Выбор источника по умолчанию выбран параметр Выбор элементов. Отображаются все доступные определяющие размеры элементов.

    Примечание. Чтобы исключить размеры, уже извлеченные на других видах, снимите флажок Включить уже восстановленные размеры. По умолчанию этот флажок снят.
  5. Для извлечения размеров выполните одно из следующих действий.

    1. Из показанных размеров выберите те, которые требуется извлечь для вида.
    2. Нажмите кнопку Применить, чтобы продолжить использование команды «Извлечь» для извлечения 3D-аннотаций или перейти к другому виду.
  6. Для выбора 3D-аннотаций выполните следующие действия.

    1. Выберите вкладку 3D-аннотации. Будут показаны все доступные 3D-аннотации.
    2. Снова нажмите Выбрать источник. Элементы управления диалоговым окном активируются.
    3. В диалоговом окне именованного вида нажмите кнопку раскрывающегося списка и выберите именованный вид, содержащий аннотацию, которую требуется отобразить. Аннотации отображаются для просмотра.
    4. В разделе «Фильтры аннотаций» снимите флажки для всех типов аннотаций, которые не требуется показывать на виде. Они будут удалены из представления.
    5. Нажмите кнопку Применить, чтобы продолжить использование команды «Извлечь» для извлечения дополнительных аннотаций или перейти к другому виду.
    6. Чтобы завершить выполнение команды, нажмите «ОК».
    Примечание. Чтобы отменить выбор и начать заново, дважды щелкните «Выбор источника».

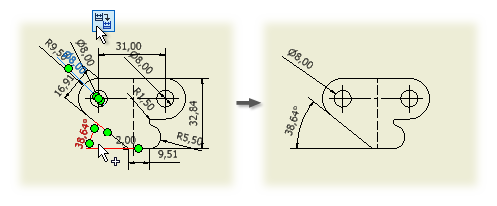

    Чтобы выбрать размеры определенного элемента, сделайте следующее.

    1. На вкладке Размеры эскиза и элементов нажмите «Выбрать источник». Размеры будут скрыты, и активируется средство выбора элементов.
    2. На виде выберите элемент для просмотра его размеров.
    3. Снова щелкните «Выбор источника» и выберите размеры элемента, которые необходимо извлечь для вида.
    4. Нажмите кнопку Применить, чтобы продолжить использование команды «Извлечь» для извлечения 3D-аннотаций или перейти к другому виду. Чтобы завершить выполнение команды, нажмите «ОК».

Виды сборки

Важно! Для отображения 3D-аннотаций на виде сборки выбираемые компоненты должны иметь 3D-аннотации, примененные в модели детали.
  1. Выберите на ленте вкладку «Аннотации» панель «Извлечь» «Извлечь аннотации модели».

    Примечание. Можно также щелкнуть правой кнопкой мыши по виду чертежа, на котором будут отображаться аннотации модели, и выбрать Извлечь аннотации модели...

    Выбрана вкладка Размеры эскиза и элемента. В группе Выбор источника по умолчанию выбран параметр Выбор деталей. Просмотр размеров отсутствует.

  2. Активен режим Выбор вида. Выберите вид чертежа, для которого будут извлечены аннотации.

  3. Выберите Выбор элементов или Выбор деталей для отображения доступных аннотаций.

  4. Нажмите Выбор источника и выберите деталь или элемент, из которых требуется извлечь размеры, а также все применимые размеры эскизов, элементов и деталей.

  5. Снова нажмите Выбор источника и начните выбор размеров, которые требуется извлечь.

  6. По завершении нажмите кнопку Применить, чтобы извлечь выбранные размеры и продолжить использование команды «Извлечь» для отображения 3D-аннотаций на том же виде или перейти к другому виду.

  7. Чтобы извлечь определенные размеры элемента, нажмите Выбор элементов, а затем Выбор источника .

  8. Чтобы показать размеры элемента, выберите его на виде.

  9. Снова нажмите Выбор источника и начните выбор размеров элемента, которые требуется извлечь.

  10. Нажмите кнопку «Применить», чтобы завершить выбор, отобразить размеры и продолжить использование команды «Извлечь».

  11. Чтобы завершить выполнение команды, нажмите «ОК».

3D-аннотации

Примечание. Аннотации 3D-модели из одного компонента можно извлечь на видах чертежа сборок.
  1. Если активен режим Выбор вида, выберите вид чертежа, для которого будут извлечены аннотации.
  2. Перейдите на вкладку 3D-аннотации.
  3. Нажмите Выбор источника и на виде выберите компонент с 3D-аннотациями, которые требуется отобразить. Доступен просмотр аннотаций.
  4. Снова нажмите Выбор источника и при необходимости используйте Фильтры аннотаций, чтобы настроить просмотр аннотаций для выбора. Выберите 3D-аннотации, которые должны отображаться на виде.
  5. Нажмите кнопку «Применить», чтобы извлечь выбранные аннотации и продолжить работу с командой, или кнопку «ОК», чтобы завершить выполнение команды. Отменить команду можно в любое время.

Автоматическое извлечение размеров модели на создаваемых видах

  1. Для перехода к диалоговому окну «Параметры приложения» выберите «Файл» «Параметры».
  2. На вкладке «Чертеж» установите флажок Извлекать все размеры из модели при размещении видов.

Исключение уже восстановленных размеров

  1. Для исключения размеров, уже отображаемых на других видах, снимите флажок Включить уже восстановленные размеры. Это настройка по умолчанию, которая предотвращает случайное появление одного и того же размера на нескольких видах чертежа.
  2. Чтобы включить все доступные размеры модели, независимо от того, были ли они уже восстановлены, установите флажок Включить уже восстановленные размеры.
Примечание. Эта настройка сохраняется между сеансами и хранится в пользовательских настройках чертежа. Можно экспортировать и импортировать данную настройку в формате XML с помощью параметров приложения.

Удаление извлеченных аннотаций модели с вида

  1. Выберите все аннотации, которые требуется удалить.
  2. Нажмите клавишу "Delete" или щелкните выделение правой кнопкой мыши и выберите в меню пункт "Удалить".
Примечание. Используйте команду «Получить аннотации модели» для отображения аннотаций на другом виде или их восстановления на виде, с которого они были удалены.

Нанесение размеров модели на виды чертежа, содержащие производные детали

  1. Щелкните правой кнопкой мыши по виду с производной деталью и выберите Извлечь аннотации модели....

  2. На вкладке Размеры эскиза и элементов нажмите «Выбрать источник» и выберите на виде производное тело.

  3. Выполните одно из следующих действий:

    1. Нажмите Выбрать элемент и выберите элемент производной детали с необходимыми размерами на виде.
    2. Нажмите Выбрать детали и выберите производную деталь на виде. Отобразятся размеры.
  4. Выберите размеры, которые необходимо сохранить на виде чертежа. Выбранные размеры будут подсвечены.

  5. Нажмите «Применить» для извлечения 3D-аннотаций или «ОК» для завершения выполнения команды.

  6. Перейдите на вкладку 3D-аннотации.

  7. Нажмите Выбрать источник и выберите на виде производную деталь с аннотациями, которые требуется использовать на виде.

  8. Нажмите Выбрать источник еще раз, а затем выберите аннотации для отображения на виде.

  9. Нажмите «Применить», чтобы продолжить работу с командой «Извлечь», или «ОК» для завершения выполнения команды.

Примечание. С исходной детали на производные переносятся только размеры, относящиеся к действительно присутствующей геометрии внутри производной модели. Размеры для производной детали в режиме эскиза не могут быть извлечены.
