Вставка и редактирование вставленного облака точек

Новые возможности версий 2027, 2027.1

Прежде чем облако точек можно использовать в Inventor, файл сканирования, из которого оно было создано, должен быть сначала проиндексирован. Для этого используйте команду Autodesk ReCap. После индексации файла в Autodesk ReCap используйте команду Вставить для вставки, ориентации или масштабирования облака точек в графическом окне Inventor. Кроме того, плотность облака точек можно уменьшить.

1. Выберите на ленте вкладку «Управление» панель «Облако точек» «Присоединить». Откроется диалоговое окно Выбор облака точек.

2. Перейдите к папке, содержащей индексированный файл (RCS или RCP), который требуется вставить. Выберите файл и нажмите кнопку Открыть, чтобы закрыть диалоговое окно.

3. Выберите точку в графическом окне, чтобы разместить облако точек. Откроется диалоговое окно Присоединить облако точек.

4. В группе Позиция диалогового окна «Присоединить облако точек» выполните указанные далее действия.

   • Выравнивание. Выберите систему координат, в рамках которой будут использоваться данные. Вы можете выбрать вариант «Начало координат модели» или любую ПСК, созданную в модели.

     Примечание. В облаках точек используются координаты по оси Z в направлении вверх. Чтобы ориентация просмотра оставалась простой, можно изменить ориентацию ViewCube.

   • Используйте кнопку 0/0 , чтобы задать положение активного начала координат.

   • Укажите смещение от точки привязки, используя смещения по осям X, Y и Z. Они доступны только с ПСК начала координат модели.

5. В группе Поворот вдоль оси задайте значение поворота, если требуется повернуть облако точек вокруг одной или нескольких осей.

6. В группе Регулировка плотности задайте плотность облака точек, используя параметр Градиент плотности. Количество присоединенных точек и общего количества точек уменьшается с уменьшением значения плотности.

7. Увеличьте или уменьшите масштаб облака точек при необходимости, используя текстовое поле Масштаб.

8. Закройте диалоговое окно, нажав ОК.

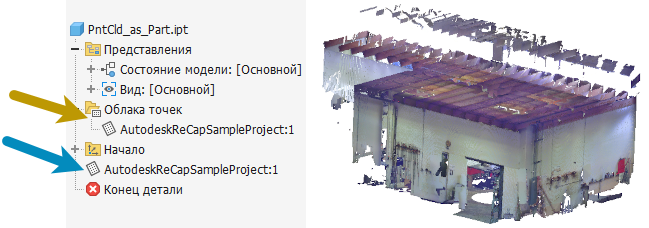

Вставка облака точек создает новый узел Облака точек в обозревателе . Разверните узел обозревателя для просмотра всех облаков точек в текущий файле детали или сборки.

Узел облака точек (верхнего уровня) также обеспечивает заполнение обозревателя модели. Этот узел носит функциональный характер. Он позволяет изменять порядок облака точек с учетом других элементов и используется при выполнении отката.

Редактирование вставленных облаков точек

Выполните следующие действия, если требуется изменить присоединенное облако точек.

1. Выберите нужный узел облака точек в обозревателе.
2. Щелкните по нему правой кнопкой мыши и в контекстном меню выберите Редактировать вставленные данные. Кроме того, можно дважды щелкнуть узел обозревателя.
3. Откроется диалоговое окно Присоединить облако точек, в котором отображены текущие значения выбранного облака точек.
4. Внесите все необходимые изменения и нажмите кнопку ОК, чтобы закрыть диалоговое окно и завершить команду.

Извлечение плоскости из заданного облака точек

Извлеченные плоскости можно использовать в качестве ссылочных, а также создавать элементы на рабочих плоскостях.

1. Лента: вкладка «Управление» панель «Облако точек» «Плоскость облака».
2. При измерении расстояния или угла или создании плоскости точек нажмите клавишу SHIFT для переключения на другую плоскость облака точек.

Изменение видимости облака точек

1. Лента: вкладка «Управление» панель «Облако точек» «Диспетчер».
2. Щелкните значок или , чтобы изменить параметры видимости соответствующей записи облака точек в диалоговом окне «Диспетчер облака точек».
