Устранение ошибок сетки

Изначально сетка применяется к базовой конфигурации. Если в базовой конфигурации возникает ошибка сетки, то процесс работы с сеткой приостанавливается и отображается предупреждение.

Ошибки сетки могут возникать в силу различных причин. Сообщение о них выводится следующим образом.

В диалоговом окне состояния сетки.
В графической области с помощью метки ошибки и выноски на модели. Выноска указывает место возникновения ошибки. Прилагается краткая рекомендация по устранению ошибки для конкретной ситуации. По мере необходимости пользователь может управлять меткой сетки.

Примечание. Если ошибка возникает в детали, видимость которой отключена, метка сетки в графической области не отображается.
В обозревателе под узлом "Сетка" в папке "Ошибки" размещаются узлы ошибок, соответствующие меткам ошибок.

Если ошибка обнаруживается в ходе параметрического исследования, отображается предупреждение, однако остальные конфигурации по-прежнему останутся накрыты сеткой.

Для узлов, содержащих ошибку, в контекстном меню отображается команда "Видимость".

Просмотр и скрытие меток ошибок сетки

Чтобы просмотреть дополнительные сведения в графической области обозревателя, щелкните метку ошибки сетки или узел, содержащий ошибку сетки.
Чтобы скрыть сведения, щелкните другую метку или узел ошибки сетки или щелкните в пустом пространстве графического окна.

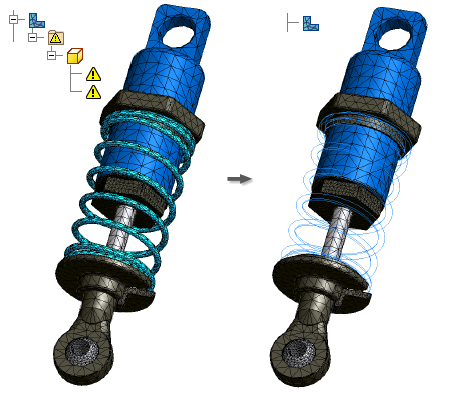

Исключение компонентов, содержащих ошибки сетки

При возникновении сбоев сетки в диалоговом окне «Сетка» отображается сообщение «Сбой сетки», а в обозревателе отображается папка «Сбои» под узлом «Сетка». В папке "Сбои" содержатся компоненты, на которые оказали влияние сбои сетки.

Раскройте папку "Сбои".
Щелкните правой кнопкой мыши компонент и выберите пункт "Исключить из моделирования". Значок «Необходимо обновление» отображается возле узла «Сетка» и узла «Контакты».
Щелкните правой кнопкой мыши узел "Сетка" и выберите пункт "Обновить сеть".
Щелкните правой кнопкой мыши по узлу "Сеть" и нажмите "Вид сети". Исключенный компонент больше не используется при создании сетки.
Продолжите моделирование.
