Установка стиля маркера центра

Новые возможности версии 2027

Маркер центра на чертеже отображается в соответствии со значением параметра «Стиль маркера центра», который определяет маркер центра как для отверстий, так и для пазов.

Перед началом работы над чертежом определите стиль маркера центра для типов отверстий или пазов.

Настройка стилей маркера центра

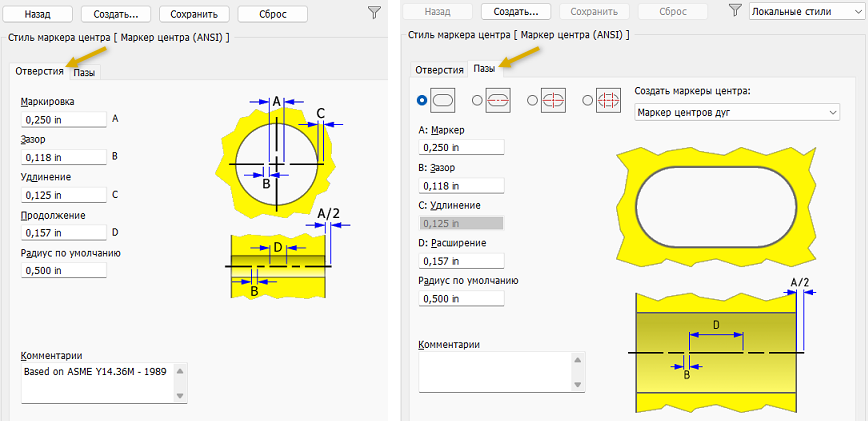

1. Выберите вкладку «Управление» панель «Стили и стандарты» «Редактор стилей», чтобы открыть редактор стилей и стандартов. Разверните категорию стилей маркеров центра и дважды щелкните нужный стиль.

Можно создать новый стиль или изменить существующий.

1. Чтобы создать стиль, нажмите кнопку «Создать». Если нужно изменить существующий стиль, пропустите этот шаг.

   • В диалоговом окне «Имя нового стиля» оставьте имя «Копия (xxx) по умолчанию» или введите новое.
   • Установите флажок "Добавить в стандарт". Новый стиль будет доступен для всех документов, использующих данный стандарт. Нажмите «ОК».

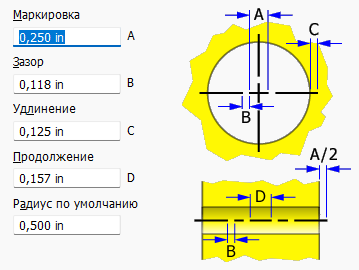

2. По умолчанию активна вкладка «Отверстия». Задайте значения, определяющие, как должен отображаться маркер центра отверстия.

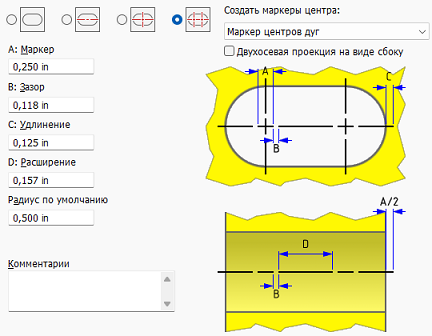

3. Перейдите на вкладку «Пазы». Для каждого типа маркера центра паза выполните указанные далее действия.



   • Нажмите переключатель и задайте или измените каждый тип осевой линии.

     Типы маркеров центра можно использовать на чертежах вместе с командой Автоматическая осевая линия. Дополнительные сведения см. в разделе Добавление автоматических осевых линий на вид чертежа.

     • Без маркера: при работе с пазами маркер не используется.

     • Маркер длины: определение осевой линии, размещенной вдоль длинных осей пазов.

     • Маркер центра: определение маркера центра, который размещается в центре паза.

     • Маркер центров дуг: определение двух маркеров центра, размещенных на центрах сопряжений для сопряженного паза.

       • Двухосевая проекция на виде сбоку: доступно при использовании маркера центров дуг. При выборе этого параметра две оси проецируются через центр каждого радиуса. Снимите флажок, чтобы использовать одну ось осевой линии.

     • Создать маркеры центра. В раскрывающемся списке выберите тип маркера центра, который будет использоваться командой Автоматические осевые линии при работе с пазами.

   • Укажите доступные параметры для каждого типа.

   • При необходимости введите комментарий в поле «Комментарии».
