Виды с разрывами

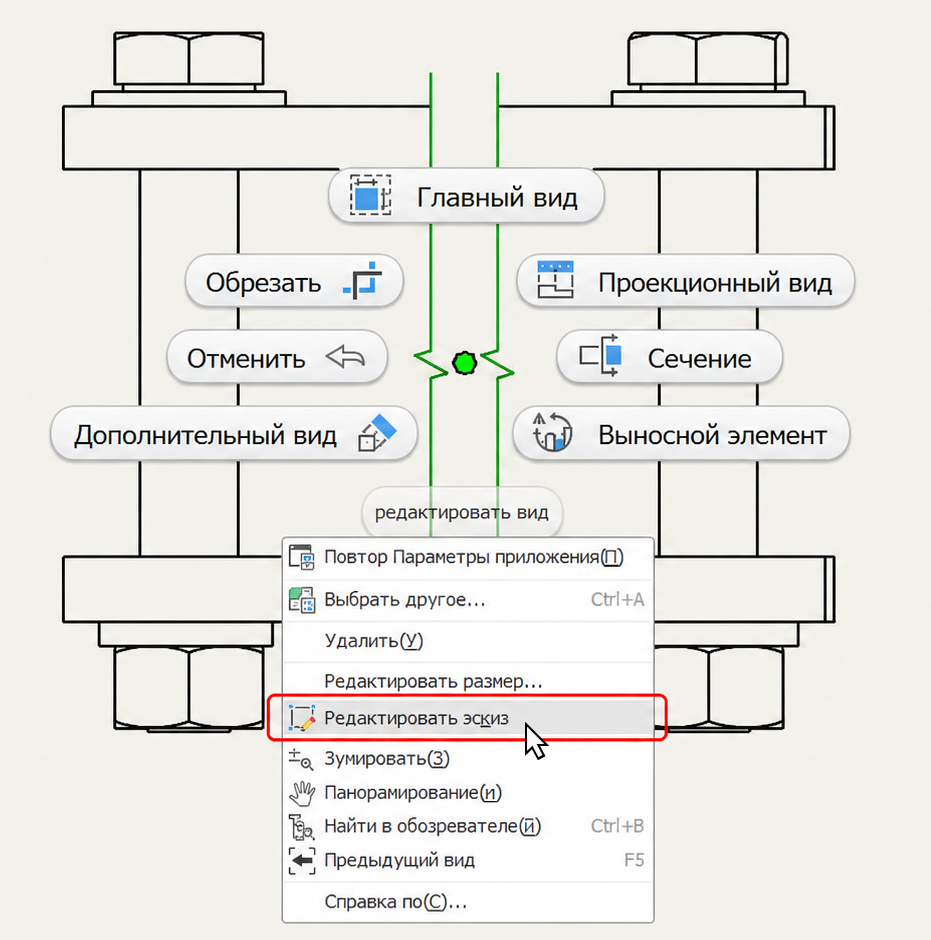

Виды с разрывами определяются эскизами. Щелкните правой кнопкой мыши манипулятор вида с разрывами и в меню выберите Редактировать эскиз. Активируется среда построения эскизов, в которой можно изменить эскиз. Нажмите кнопку Принять эскиз для возврата в среду чертежа.

Дополнительные сведения см. в разделе Работа с операциями для вида разрыва.

Открыть чертеж

Теперь чертежи компонентов из списка деталей можно открывать в чертеже сборки. Можно открыть несколько чертежей, выбрав элементы списка деталей, щелкнув правой кнопкой мыши и выбрав пункт Открыть чертеж.

Доступ к списку деталей можно получить, дважды щелкнув по нему в рабочей области или в обозревателе чертежа.

Если для выбранного компонента не существует чертежей, отображается диалоговое окно «Открыть» и вы можете найти нужный чертеж или завершить работу с этой командой.

Для сгруппированных элементов списка деталей открытие чертежей не поддерживается.

Дополнительные сведения см. в разделе Рабочий процесс создания чертежей

Обмен идеями по Inventor®

Изменение видов чертежей для схем

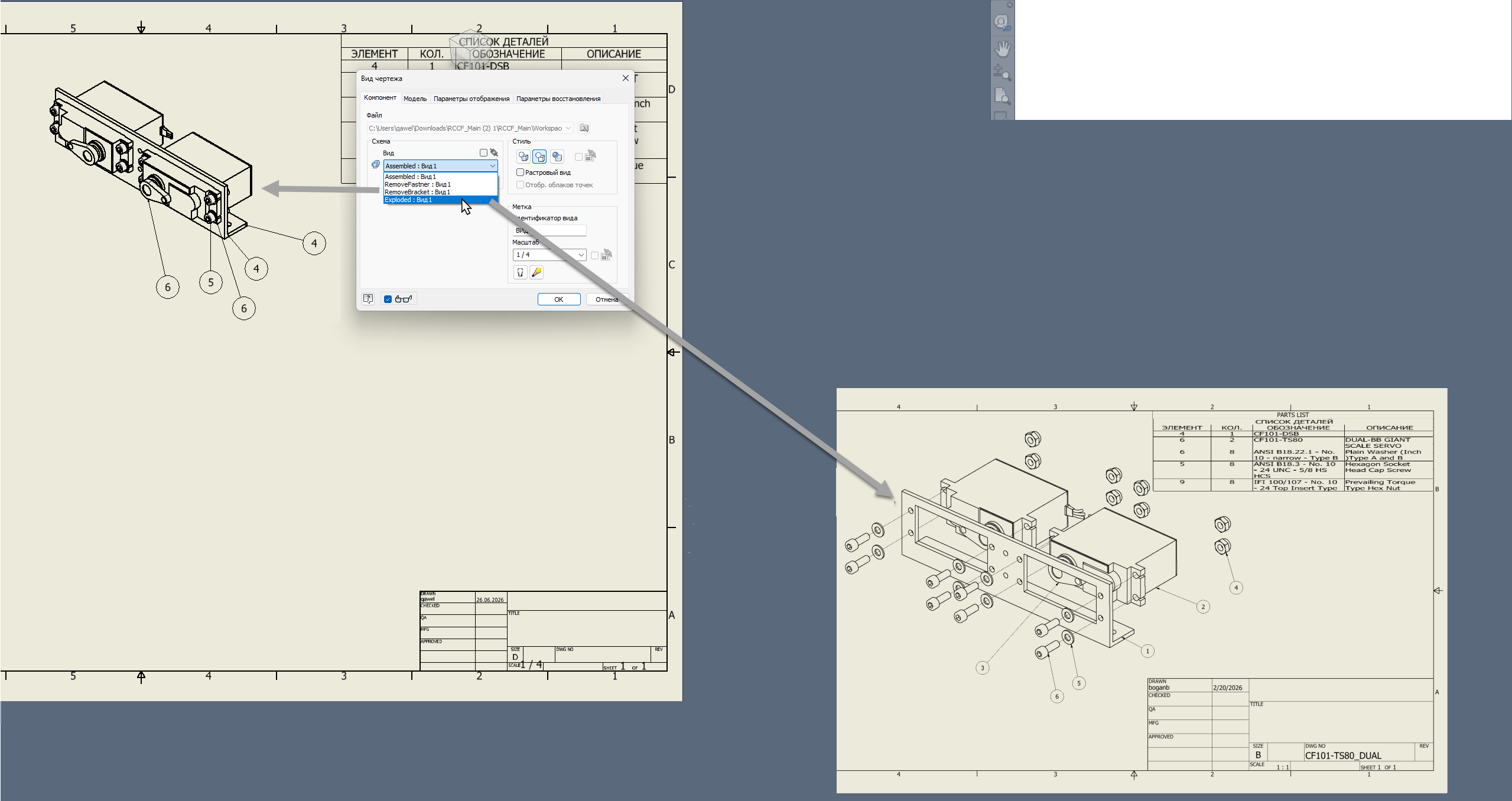

Теперь можно изменять виды чертежей для снимков схем. Отредактируйте вид чертежа и в этом же диалоговом окне используйте раскрывающийся список «Разнесенный вид», чтобы выбрать другой снимок схемы.

Дополнительные сведения см. в разделе Создание видов чертежа на основе разнесенных видов снимков.
