Независимое положение ассоциативного зеркального отражения

Новый флажок Ассоциативное размещение позволяет создавать независимое зеркальное отражение. Исходное положение целевых независимых компонентов отражается зеркально. После создания независимого зеркального отражения можно переместить исходный компонент. Снимите флажок Ассоциативное зеркальное отражение, чтобы вернуть положение целевого объекта в положение зеркального отражения. Обратите внимание, что в этом случае плоскость отражения не отображается.

При возврате массива обратно в ассоциативное положение подавляются только зависимости между целевым и исходным объектами (но не между исходным и исходным объектом).

Следующие правки приведут к сбросу положения целевого объекта во время редактирования независимого зеркального отражения, когда:

• изменена плоскость отражения;
• изменено состояние узла;
• изменена плоскость симметрии;
• компонент повторно добавляется к выбору для зеркального отражения.

Преобразование в плоскую структуру

В процессе ассоциативного зеркального отражения можно выбрать параметр Создать плоскую структуру, чтобы преобразовать существующее ассоциативное зеркальное отражение в зеркальное отражение с плоской структурой. Параметр доступен только для массивов верхнего уровня.

Независимая деталь

Новая команда Статус позволяет создавать конструктивные элементы деталей в целевых документах для плоского и ассоциативного зеркального отражения. Обратите внимание, что в случаях ассоциативного зеркального отражения деталь с состоянием рецепта с помощью команды «Создать отраженный элемент» не обновляется после изменения источника. Примечание. Это поддерживается только для компонентов деталей, имеющих тело.

Сохранение копии как состояния для зеркального отражения с плоской структурой

Для зеркального отражения с плоской структурой добавлен новый параметр для состояния повторного использования, позволяющий использовать команду «Сохранить копию как». Состояние сохранения применяется только к первому уровню (детали + узлы). Чтобы применить операцию сохранения к другим узлам, снова используйте команду «Сохранить копию как».

Данный параметр недоступен для:

• Библиотеки компонентов;
• виртуальных компонентов;
• массива компонентов или массива зеркального отражения компонентов.

Зеркально отраженная копия с параметром «Разорвать связь»

Для зеркального отражения с плоской структурой добавлен новый параметр, позволяющий создать зеркально отраженную копию выбранной детали и разорвать ассоциативную связь с источником. Этот параметр можно использовать только для компонентов детали, однако он не поддерживается для:

• компонентов из Библиотеки компонентов;
• элементов параметрических деталей;
• подавленных компонентов;
• виртуальных компонентов;
• ассоциативных импортированных компонентов.

Разрыв связи запрещен для повторно используемых компонентов.

Зеркально отраженный родительский узел

• Если родительский узел выбран с использованием разрыва связи, все зеркально отраженные дочерние состояния изменяются на разорванную связь.
• При выборе родительского узла с помощью параметра «Создать» состояние всех зеркально отраженных дочерних элементов меняется на «Создать».

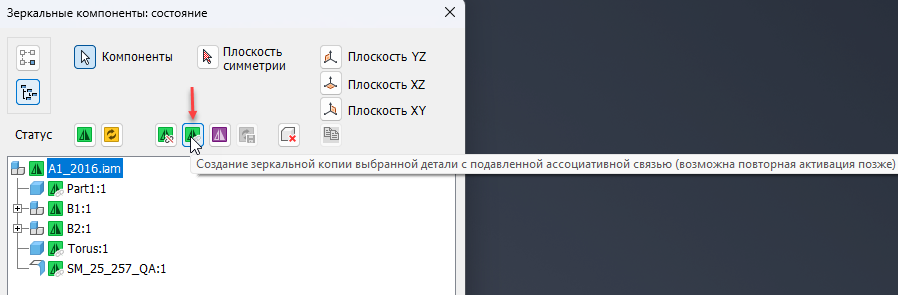

Подавление связи для зеркального отражения с плоской структурой

Для зеркального отражения с плоской структурой можно использовать новый параметр, чтобы подавить связь между источником и зеркально отраженным объектом. Этот параметр можно использовать только для компонентов детали, однако он не поддерживается для:

• компонентов из Библиотеки компонентов;
• элементов параметрических деталей;
• подавленных компонентов;
• виртуальных компонентов;
• ассоциативных импортированных компонентов.

Дополнительные сведения см. в разделе Зеркальное отражение компонентов сборки.
