Усовершенствования Библиотеки компонентов

Публикация сборок в Библиотеке компонентов

При помощи публикации можно добавлять сборки в пользовательские Библиотеки компонентов. Для подготовки к публикации некоторых категорий может потребоваться разработка.

Вы можете публиковать сборки в Библиотеке компонентов, редактировать опубликованные семейства сборок и вставлять сборки из Библиотеки компонентов в собственные проекты. Чтобы воспользоваться новой командой Публикация сборки , перейдите на ленту > вкладку «Управление» > панель «Библиотека компонентов» в средах сборки и сварных конструкций.

Опубликуйте сборки в пользовательской Библиотеке компонентов, следуя инструкциям по публикации.

Советы по публикации в библиотеке

• Чтобы создать несколько описаний публикаций и опубликовать их одновременно, используйте функцию «Пакетная публикация».
• Библиотека компонентов не поддерживает сборки, содержащие таблицы, значения в ячейках которых ссылаются на параметры в документе сборки и не представлены как столбцы. Должны использоваться только ячейки с формулами, где операндами являются другие столбцы таблицы.

При редактировании опубликованных сборок можно изменять свойства семейства и таблицу семейства. Состояния модели можно сопоставить с семейством, которое не является семейством с несколькими шаблонами.

Дополнительные сведения см. в разделе Публикация обычной детали, параметрической детали или сборки в Библиотеке компонентов.

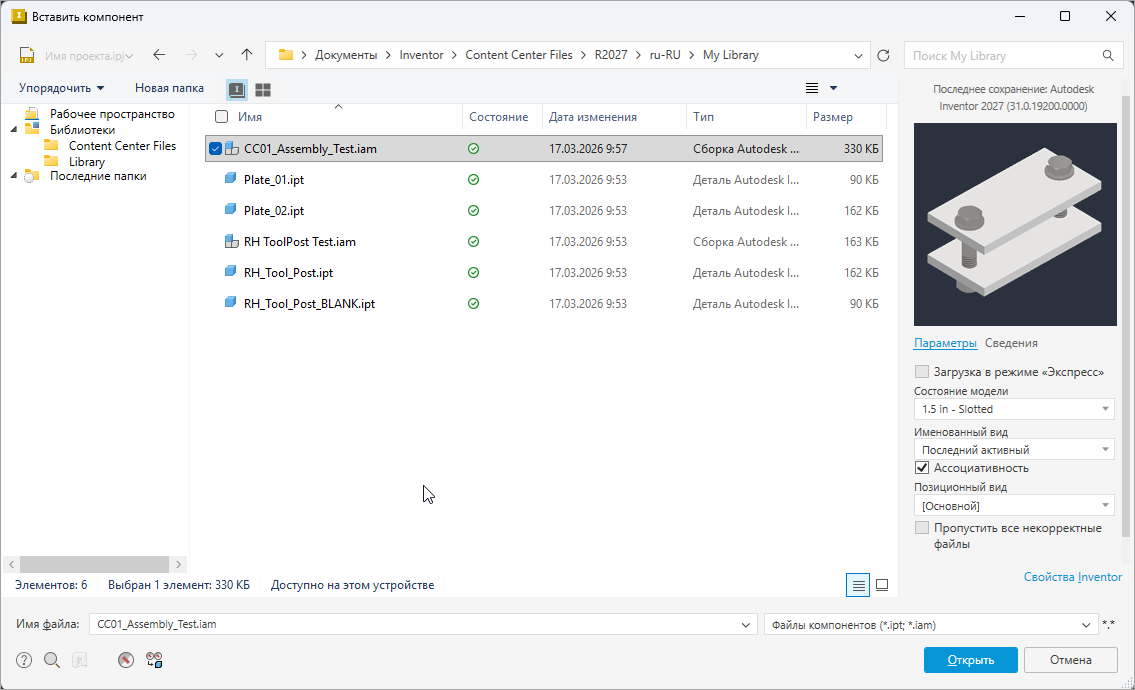

Вставка сборок из Библиотеки компонентов

Сохраненный файл сборки можно вставить как стандартный или как пользовательский. Если сборка содержит пользовательский компонент (компонент не из Библиотеки компонентов), диалоговое окно «Файл семейства» открывается с двумя параметрами. Выбрав пункт Переименовать документ, можно изменить имена и расположения файлов пользовательских компонентов.

Можно вставлять только документы с уникальными именами. При вставке выполняется проверка на наличие дубликатов. При выборе параметра Повторно использовать существующие документы в диалоговом окне «Повторяющееся имя файла» относительный путь к файлам заменяется на абсолютный путь. При вставке в качестве пользовательской детали можно повторно использовать документы из Библиотеки компонентов. Такие документы выделяются синим цветом в диалоговом окне «Именование файлов семейств».

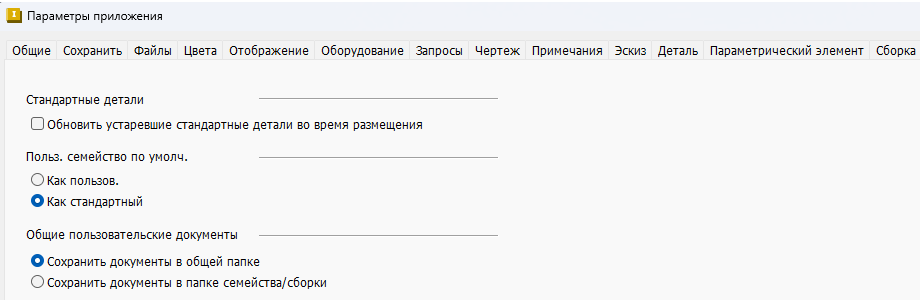

На вкладку «Библиотека компонентов» в параметрах приложения добавлены два новых параметра для задания способа сохранения общих документов.

• «Сохранить документы в общей папке» (текущее значение по умолчанию)
• «Сохранить документы в папку семейства/сборки» (новый вариант общего расположения)

Компоненты, сохраненные в общей папке, могут использоваться несколькими пользователями.

Опубликовать параметрические сборки на верхнем уровне сборки больше невозможно.

Изменение размера

Если выбрано несколько деталей из Библиотеки компонентов, можно использовать команду Изменить размер в контекстном меню. Однако этот параметр отключен для деталей из Библиотеки компонентов из различных семейств. Если выбраны детали из Библиотеки компонентов и детали, не относящиеся к Библиотеке компонентов, этот параметр недоступен вообще.

Замена шаблонов для семейств сборок

Теперь в редакторе Библиотеки компонентов можно заменять шаблоны для семейств сборок. Шаблон можно заменить как для целого семейства, так и для отдельных элементов в зависимости от того, сколько шаблонов используется в семействе: один или несколько.

Локализация содержимого Библиотеки компонентов на украинский язык

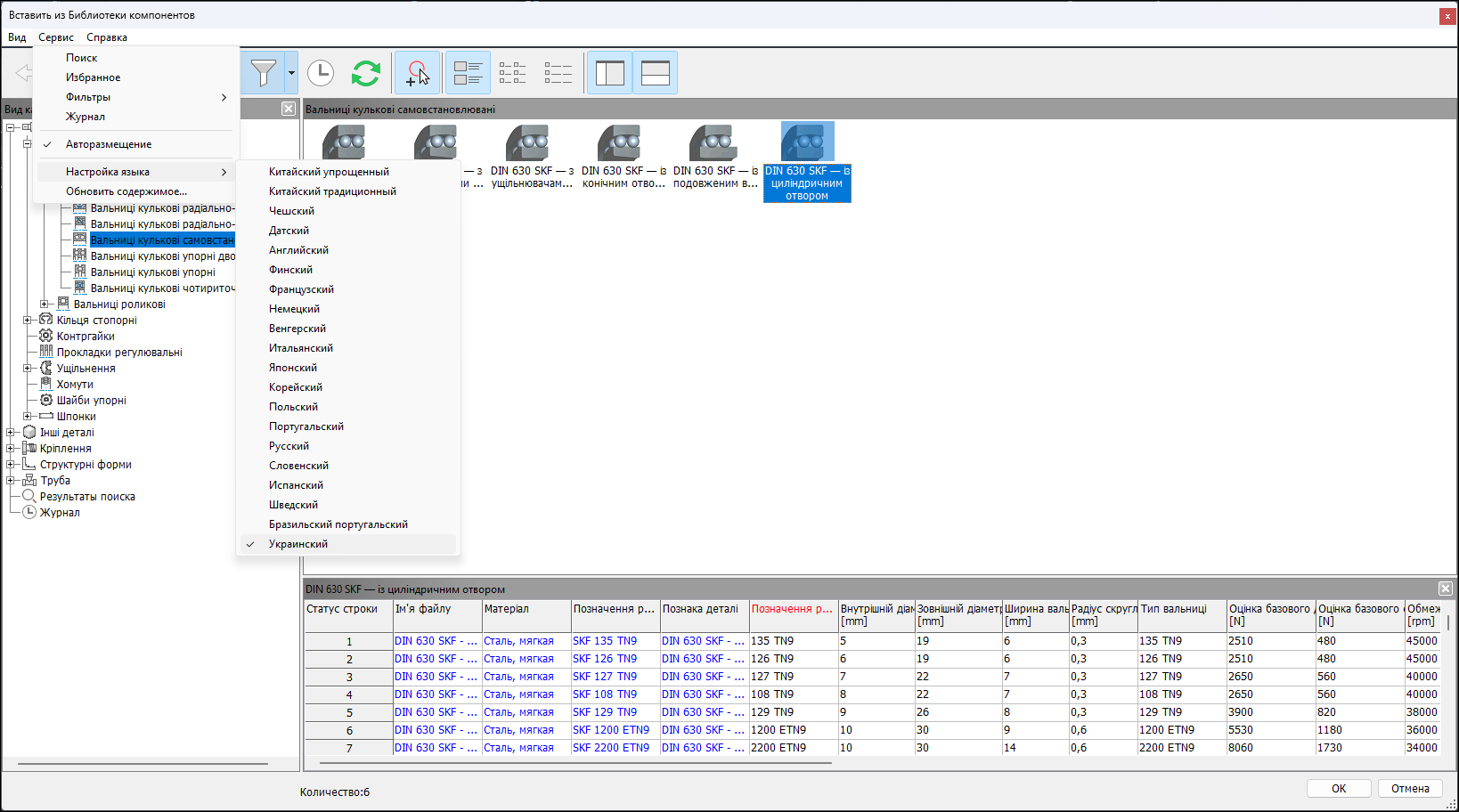

Теперь содержимое Библиотеки компонентов можно просматривать на украинском языке. Чтобы выбрать в настройках языка украинский, откройте Библиотеку компонентов одним из указанных далее способов.

• Нажмите «Вставить из Библиотеки компонентов».
• Откройте редактор Библиотеки компонентов.

В меню «Инструменты» измените язык на украинский.

На украинский язык переведены материалы для всех семейств в следующих Библиотеках компонентов:

• ГОСТ
• ISO
• DIN
