Усовершенствования аннотаций для пазов

Команда «Маркер центра» теперь поддерживает пазы в 2D-чертежах. Чтобы применить маркеры центра, щелкните геометрию паза. Вдоль длинной оси паза будут автоматически размещены осевые линии. Форматирование маркера центра паза настраивается с помощью стилей аннотаций. Это позволяет управлять весом, типом и свойствами удлинения линий. Это усовершенствование призвано устранить необходимость вручную создавать осевые линии и совместимо с командой «Автоматические осевые линии».

Размеры пазов

• Доступно извлечение аннотаций модели...

Дополнительные сведения см. в разделе Размеры резьбы и отверстий.

Пазы в таблицах отверстий

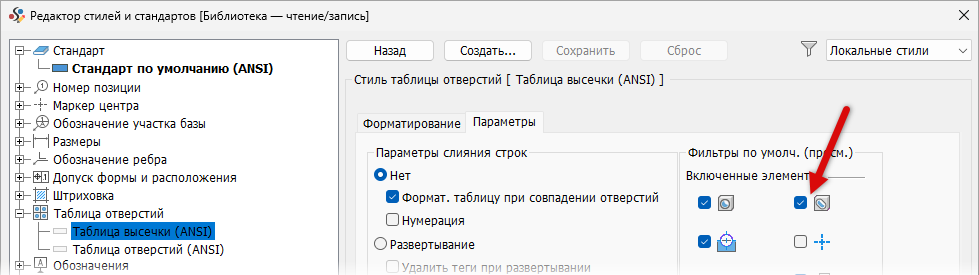

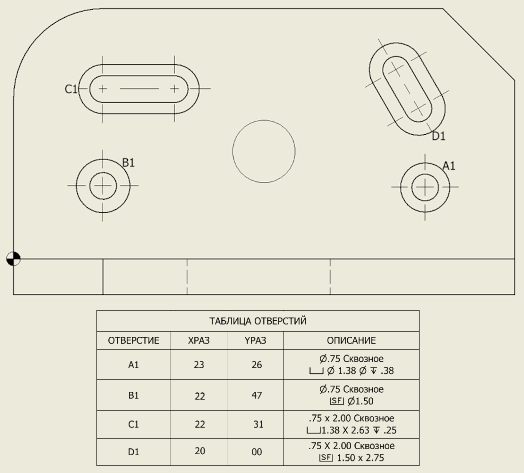

В таблице отверстий теперь можно включать пазы. Если в настройках стиля таблицы отверстий активированы пазы, они будут включены в таблицу с координатами, которые относятся к центру паза, и описанием размера паза.

Маркеры центра и осевые линии

Можно использовать маркеры центра и осевые линии, в том числе двухосевую проекцию на виде сбоку (по умолчанию) или одну ось осевой линии.

Сведения о форматировании маркеров центра см. в разделе Установка стиля маркера центра.

Автоматические осевые линии

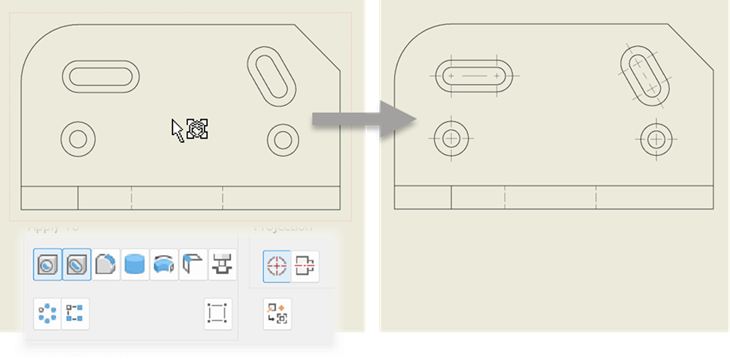

Команду «Автоматические осевые линии» теперь можно использовать при работе с пазами. При автоматическом создании осевых линий на видах чертежа можно включить параметр «Элемент паза». Это позволит автоматически генерировать осевые линии для пазов с любой геометрией. Эта функция совместима со стандартными стилями маркеров центра паза и различными типами пазов, включая крепления.

Дополнительные сведения см. в разделе Автоматические осевые линии.

Восстановление аннотаций модели из нескольких видов

Аннотации модели (модели и 3DA) теперь можно извлекать несколько раз, если вид принадлежит к семейству видов. Эта функция недоступна при создании базового вида с несколькими видами и в том случае, если в параметрах приложения включено восстановление при размещении вида.

Дополнительные сведения см. в разделе Извлечение аннотаций модели в чертеж.
