Усовершенствования стилей чертежей при работе с пазами

Помимо новой функции для работы с пазами, для стилей чертежей добавлены параметры пазов в размерных стилях, стилях таблиц отверстий и стилях маркеров центра.

В таблицы отверстий добавлены ряд усовершенствований, в частности:

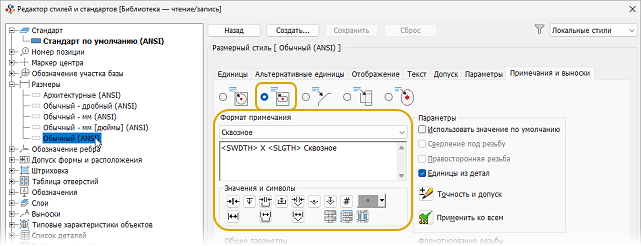

• Размерный стиль примечания для паза

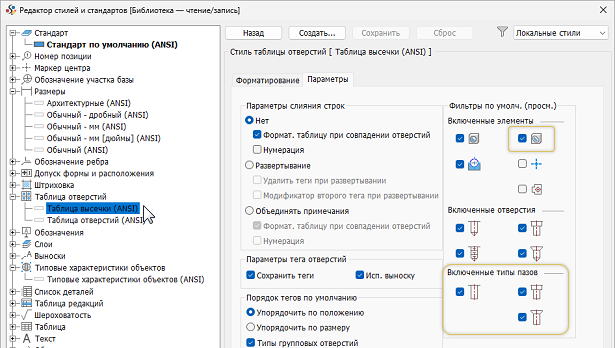

• Стиль таблицы отверстий

  В таблице отверстий теперь можно включать пазы. Если в настройках стиля таблицы отверстий активированы пазы, они будут включены в таблицу с координатами, которые относятся к центру паза, и описанием размера паза.



Дополнительные сведения см. в разделе Указание формата размера отверстий или пазов.

• Стиль маркера центра

Дополнительные сведения см. в разделе Установка стиля маркера центра.
