Усовершенствования видов чертежа
Сведения об усовершенствованиях видов чертежей в этой версии Inventor.
Усовершенствования вида чертежей при работе с облаками точек

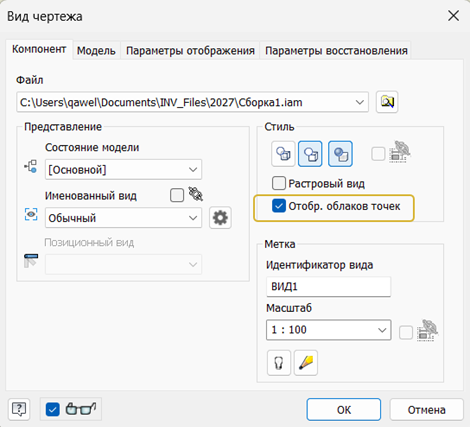

Облака точек можно отобразить на тонированных видах чертежа, выбрав параметр Отображать облака точек в диалоговом окне «Вид чертежа» > в группе «Стиль».
Облако точек должно быть видимым на проекте модели, который используется в виде чертежа.
На чертеже можно управлять видимостью облака точек на определенных видах, изменяя вид и снимая флажок его отображения. Для видов чертежа в облаке точек размер точки равен единице.
Дополнительные сведения о видах чертежей см. в разделе Создание базового и проекционных видов.

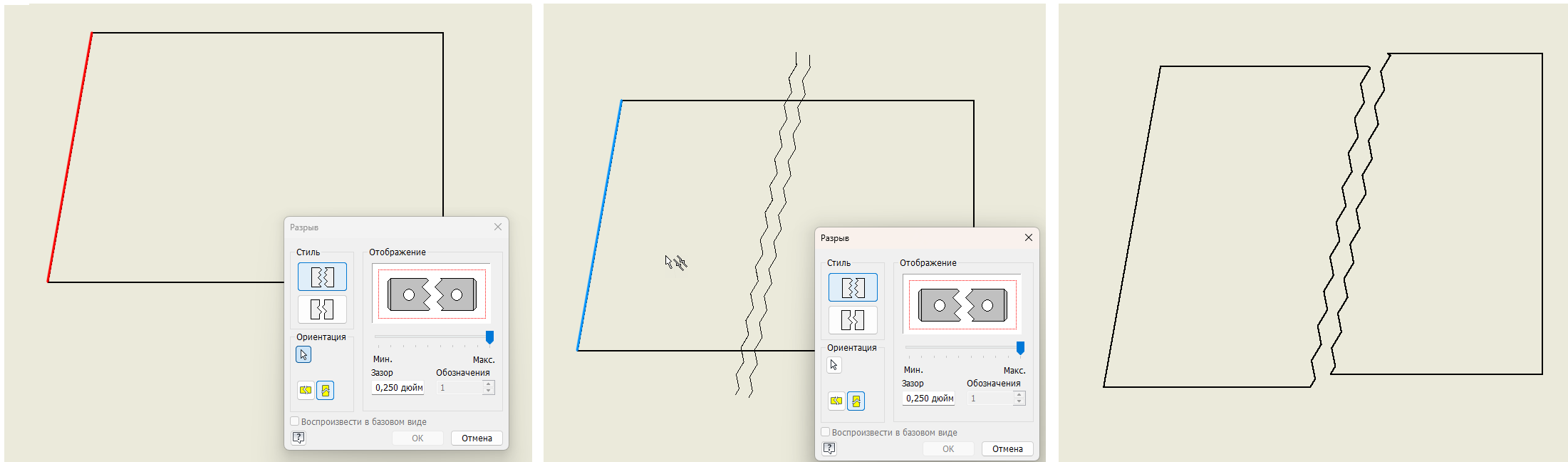

Выровненные виды разрывов
При размещении видов разрывов теперь можно выравнивать разрывы по геометрии вида.
В раздел «Ориентация» диалогового окна «Разрыв вида» добавлена новая кнопка выбора ребер. С ее помощью можно выбрать геометрию вида, по которой должен быть выровнен разрыв.
Для каждого вида допускается только одна ориентация, и ее можно задать только при размещении первого вида разрывов.
Дополнительные сведения см. в разделе Работа с операциями для вида разрыва.

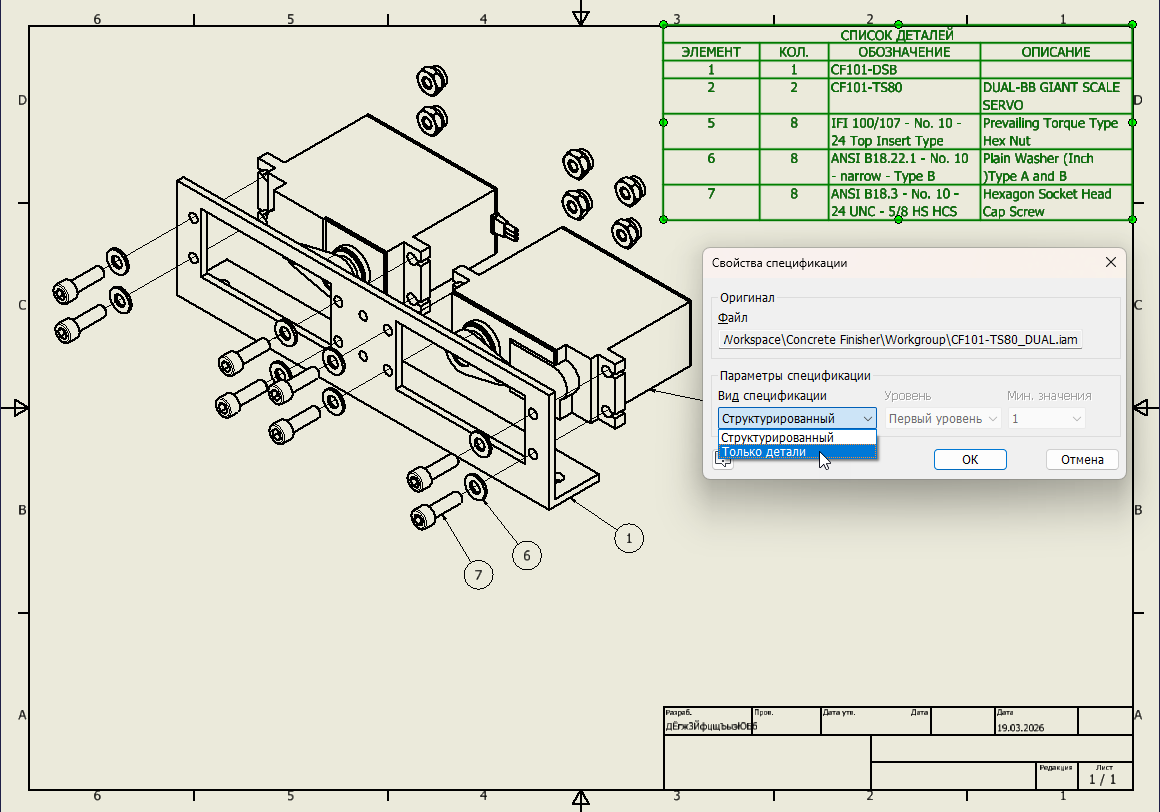

Изменение параметров спецификации списка деталей
Теперь вместо повторного создания списка деталей можно изменять параметры спецификации для существующего списка. Для этого щелкните правой кнопкой мыши список деталей, нажмите Изменить вид спецификации..., а затем выберите требуемый параметр.
Дополнительные сведения см. в разделе Изменение данных в списке деталей.
