В этой версии Inventor в iLogic добавлен новый интерфейс визуального программирования на основе Blockly. Новый редактор блоков кода представляет собой веб-приложение, интегрированное в виде закрепляемого окна.

Используйте различные категории для создания кода, который хотите использовать. Если щелкнуть значок шестеренки в блоке кода, для него отобразятся модификаторы.

Создание новых правил

Существующая команда Добавить правило открывают диалоговое окно Именование правил, в котором можно выбрать редактор:

• Блоки кода (ВКЛ по умолчанию)
• Текстовый редактор

Преобразование правил

Щелкните правило правой кнопкой мыши и выберите параметр Преобразовать в текст, чтобы преобразовать правило блоков кода в текстовое правило. Обратите внимание, что текстовое правило невозможно преобразовать обратно в правило блоков кода.

Редактирование правил блоков кода

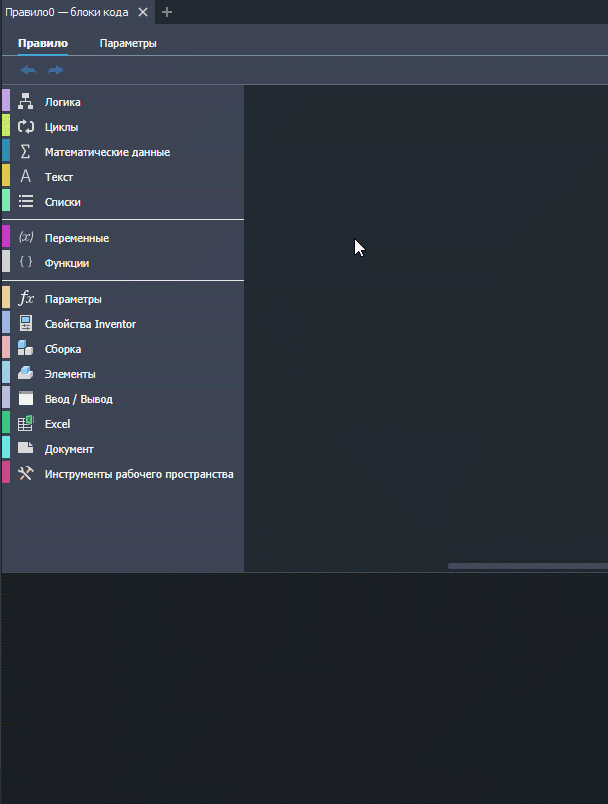

В редакторе блоков кода при щелчке любой категории отображаются все блоки, связанные с этой категорией.

Перетащите блоки в рабочее пространство для создания и проектирования правил.

Используйте команду Выполнить в правом нижнем углу, чтобы убедиться, что правило работает надлежащим образом.

На вкладке Параметры можно настроить шрифт и цветовую тему для области создаваемого кода и шрифта блоков.

Для увеличения и уменьшения масштаба используйте сочетания клавиш CTRL+плюс и CTRL+минус или колесико мыши. Нажмите Ctrl+S, чтобы сохранить правило после внесения изменений.

Дополнительные сведения см. в разделе Блоки кода в iLogic.
