Экспорт в PCF

• Точность координат. Теперь можно регулировать точность координат в файлах PCF в пределах 6 десятичных знаков. Нажмите «Параметры» в диалоговом окне Вывод ISOGEN и задайте десятичные знаки в выходном файле, используйте элементы управления Точность координат.

  • В этой версии лучше разделены компоненты участков и сопряжения. В ней также доступны два новых параметра, с помощью которых можно указать, следует ли включать фитинги из-за пределов участков или из других участков. Вот эти параметры:
  • Включить подсоединенные конечные фитинги за пределами участка (по умолчанию параметр включен).
  • Включить подсоединенные конечные фитинги из другого участка (по умолчанию параметр отключен).

  Варианты, установленные в одном сеансе, учитываются в других. Параметр Включить подсоединенные конечные фитинги из другого участка отключен при сохранении файла для каждого участка.

Дополнительные сведения см. в разделе Сохранение файлов труб и трубопроводов в формате ISOGEN.

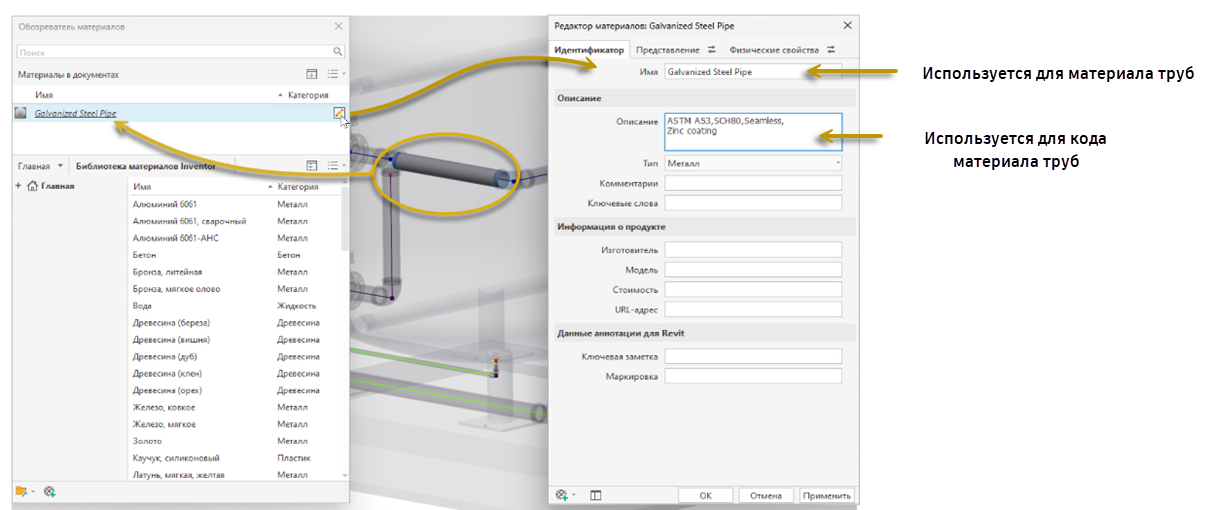

• Материал

  В экспортированный файл PCF теперь включаются следующие данные, связанные с материалами:

  • название материала в Inventor (оно указано для материала труб в файле PCF);

  • описание материала в Inventor (оно указано в коде материала труб в файле PCF).



Дополнительные усовершенствования экспорта в PCF

• Параметры фитингов конечных точек Для гибкости управления в диалоговое окно экспорта PCF добавлены два новых параметра.

  • Включить подсоединенные конечные фитинги за пределами участка (по умолчанию параметр включен).

  • Включить подсоединенные конечные фитинги из другого участка (по умолчанию параметр отключен).

    Этот параметр отключен, если все участки экспортируются как единый участок или выбран параметр Выводить файл ISOGEN при каждом запуске.

    Варианты, установленные в одном сеансе, учитываются в других.

• Концевые соединения

  Для начальной и конечной точек доступны два новых названия концевых соединений: END-CONNECTION-PIPELINE и END-CONNECTION-EQUIPMENT. Координаты включены в названия соединений.

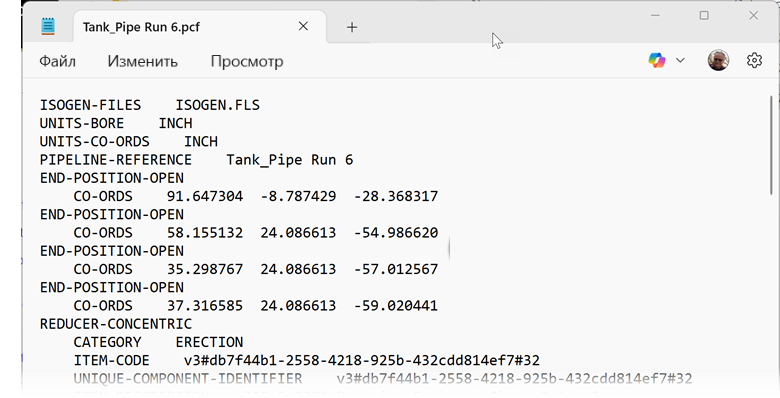

• Конечные точки

  Все конечные точки экспортируются в открытом или закрытом виде с указанием координат.

• Коды конечных точек Коды конечных точек теперь включаются в экспортированный файл PCF в разделы Конечные точки и Точки ветвей. Поддерживаются следующие коды: BW, CP, FL, PL, SC, SW, LN, MP, LC и LR.

  Дополнительные сведения см. в разделе Сохранение файлов труб и трубопроводов в формате ISOGEN.
