Усовершенствования в определениях на основе модели (MBD)

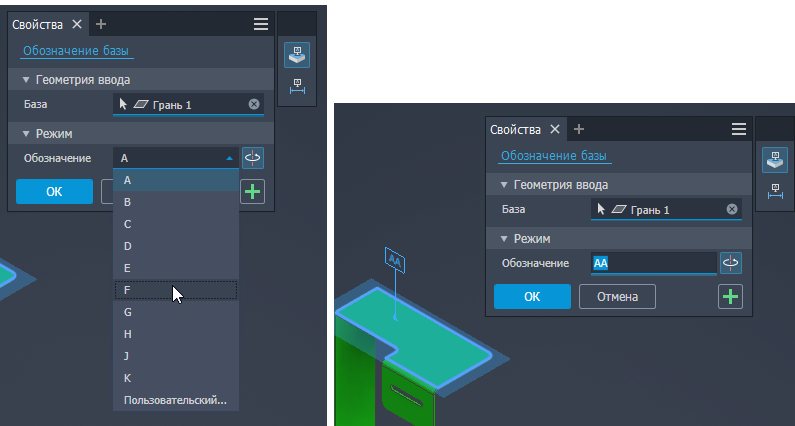

Обозначение базы

В этой версии Inventor добавлена поддержка создания обозначения базы 3D-аннотации в средах деталей и сборок.

Изменять надпись на обозначениях можно, выбирая обозначения в раскрывающемся меню или вводя их в поле редактирования.

При размещении обозначения базы можно выбрать только плоские грани, и на одной плоской грани можно создать только одно обозначение базы.

Используйте параметр Выбрать аннотацию, чтобы прикрепить обозначение базы к 3D-аннотации.

В диалоговом окне «Обозначение базы» сначала используйте параметр Геометрия ввода для выбора или отмены выбора геометрии на основе активного типа выбора. Затем используйте функцию Выбрать грани для элементов, не имеющих размера . Для размерных элементов используйте функцию Выбор размера. Кнопка Включить/отключить выравнивание для изменения положения обозначения базы, прикрепленного к линейной/угловой 3D-аннотации, доступна только для размерных элементов.

Поддерживается для следующих аннотаций:

• линейный размер (только для аннотаций, созданных между двумя гранями);
• угловой размер (только для аннотаций, созданных между двумя гранями);
• размер диаметра;
• размер радиуса;
• размер отверстия;
• размер резьбы.

Обозначение участка базы

Теперь создавать обозначение участка базы 3D-аннотации можно также в сборках и сварных конструкциях.

Общие примечания профиля

Кроме того, теперь можно создавать общие примечания профиля в сборках и сварных конструкциях.

Допуск формы и расположения

Используйте новую панель свойств для создания допусков формы и расположения.

Сначала выберите или отмените выбор геометрии на основе активного типа выбора. Доступно четыре типа выбора:

• «Встроенный элемент»;
• «Производный элемент»;
• «По замкнутому контуру»;
• «По кругу».

Используйте раздел Индикатор допуска, чтобы задать от одного до трех параметров. Поддерживаются четыре типа спецификаций:

• «Форма»;
• «Ориентация»;
• «Местоположение»;
• «Выбег».

Их доступность зависит от активного типа выбора и выбранной геометрии.

В разделе Поведение индикатора допуска перечислены обозначения для доступных геометрических характеристик, которые зависят от выбранной геометрии. Обратите внимание, что стандарты ASME и ISO имеют собственные индикаторы.

Встроенный элемент

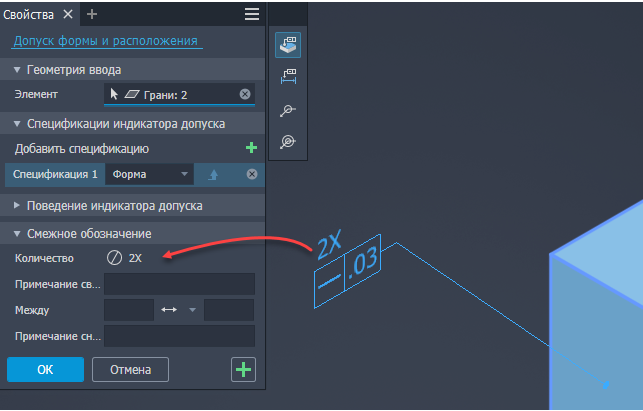

При активном первом типе выбора можно выбрать несколько вариантов геометрии. Первая выбранная геометрия исключает из фильтра другие типы геометрии, поэтому только выбранный тип геометрии доступен для множественного выбора. Если выбрано несколько вариантов геометрии, количество отображается над допуском формы и расположения и на панели свойств.

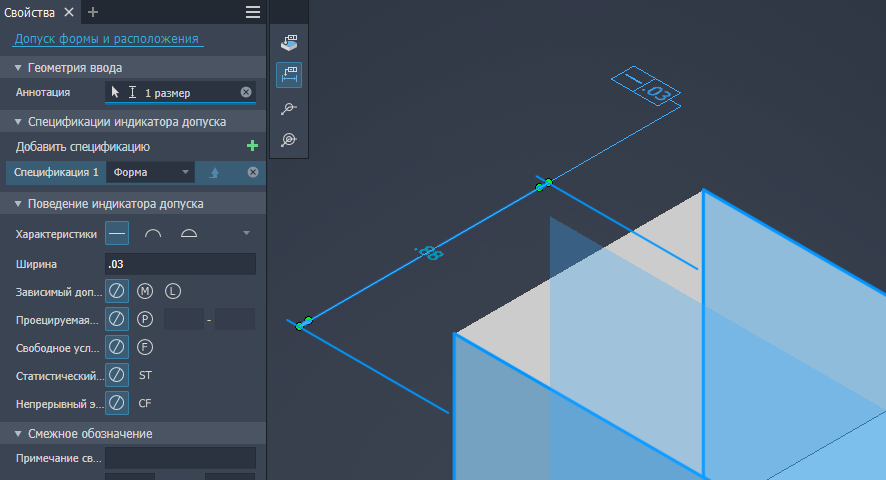

Тип выбора 3D-аннотации

Активируйте тип выбора, после чего будут включены производные элементы. Базовая геометрия отображается в окне предварительного просмотра.

Тип выбора «По замкнутому контуру»

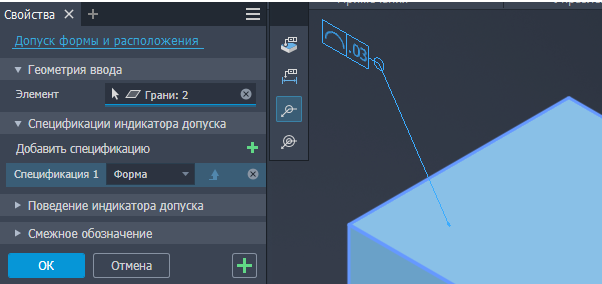

Активируйте этот тип выбора, чтобы выбрать одну грань или несколько граней различного типа геометрии. При необходимости включите параметр «Количество» с помощью параметра «Параметры без ограничений».

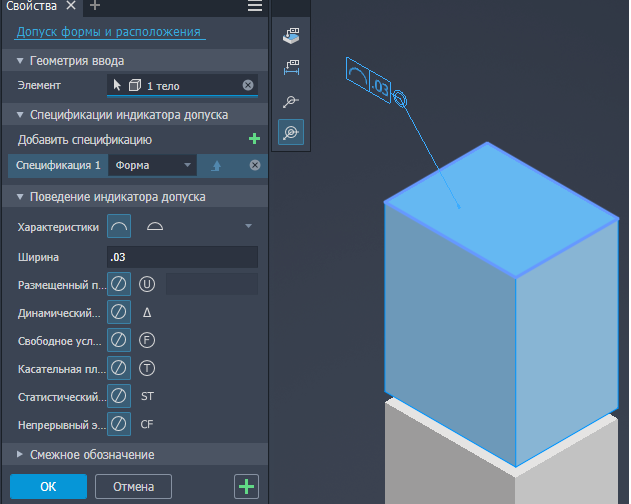

Тип выбора «По кругу»

Активируйте этот тип выбора, чтобы выбрать одну грань, и все грани выбранного тела будут включены в выбор.

Верхний и нижний узлы

В допуски формы и расположения можно добавить верхний и нижний узлы. В зависимости от активного стандарта аннотаций положение параметров «Между» и «Примечания» задается в диалоговом окне или в рабочей области.

Аннотация составного элемента

На панели свойств в группе Спецификации индикатора допуска для каждой спецификации доступно раскрывающееся меню с элементами управления для выбора спецификаций ДФиР. Обратите внимание, что этот параметр недоступен для первой спецификации в допуске формы и расположения. В рабочей области в аннотациях составных элементов обозначения геометрических характеристик объединяются в одно обозначение.

Поддержка стандарта ASME

В допуске формы и расположения поддерживается стандарт ASME.

Дополнительные сведения см. в разделах 3D-аннотации и определение на основе модели и Работа с общими аннотациями.
