Команда «Паз»

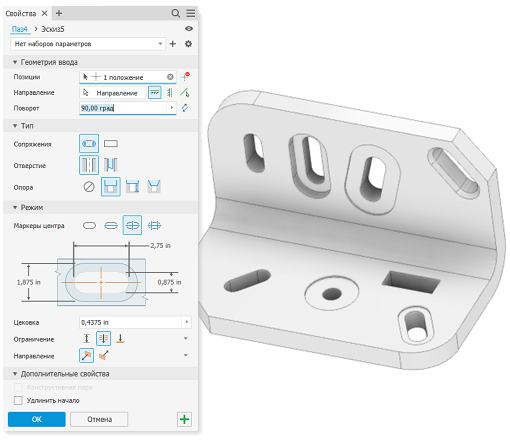

В этой версии добавлена команда «Паз». Задать параметры паза можно на панели свойств. Для часто используемых пазов можно сохранить набор параметров, который будет отображаться на панели свойств, если его выбрать, а также настроить остальные параметры в соответствии с требованиями проекта. Команда «Паз» действует так же, как команда «Отверстие». Ниже описан ряд элементов управления, доступный для этой команды на панели свойств.

• Пазы с сопряжениями или острыми углами.
• Простое отверстие/Отверстие под болт. Задание паза в соответствии с размером крепежа.
• Направление. Управление ориентацией по отношению к граням или ребрам.
• Вращение. Настройка ориентации паза явным образом по значению угла или неявным образом на основе линейного ребра или грани. Ориентацию можно задать по углу на основе ссылочной геометрии.
• Крепление. Для выбора доступны следующие типы: цековка, место под уплотнение и зенковка.

Прочие аспекты элемента паза:

• Для узлов обозревателя пазов может быть представлена расширенная информация.

• Создание и редактирование элементов выполняется с помощью панели свойств, узла иерархии и манипуляторов в рабочей области.

• Параметры ограничения действуют так же, как команда «Отверстие».

• При редактировании паза в рабочей области отображается версия каркаса.

• Рекомендуется создавать прямоугольные пазы.

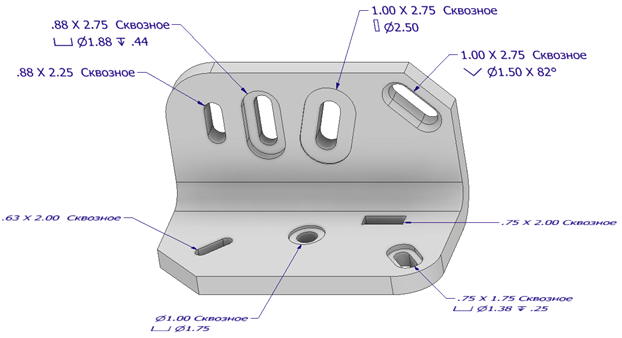

• Команда «Размер отверстия/резьбы» 3D-аннотации позволяет аннотировать элемент.



• Пазы учитываются в зависимостях вставки и автосовмещения.

• Пазы можно создавать как конструктивные элементы.

• Отверстия можно преобразовывать в пазы.

• Параметр для видов чертежей, в которых используется выбранный маркер центра элемента.

• Наборы параметров пазов можно создавать и сохранять.

• Пазы располагаются на цилиндрах с учетом цилиндрических ребер.

• При упрощении модели пазы можно удалять. Для этого на панели свойств упрощения в разделе «Удаление элементов» выберите «Туннель».

Дополнительные сведения см. в разделах Создание пазов, Создание упрощенной детали на основе сборки.

Кроме того, рекомендуем ознакомиться с усовершенствованиями стилей чертежей, относящимися к пазу.

Команда «Отверстие»

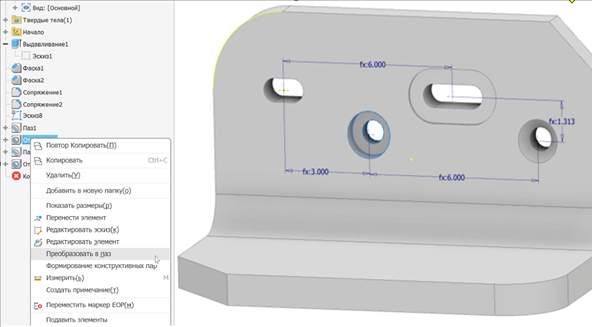

С внедрением пазов можно быстро преобразовать отверстия в пазы. Для этого щелкните правой кнопкой мыши по узлу обозревателя отверстия и выберите Преобразовать в паз. Есть и другой способ: установите приоритет выбора для элементов, щелкните правой кнопкой мыши отверстие в рабочей области и выберите Преобразовать в паз. Откроется панель свойств паза, на которой можно изменить параметры так, как необходимо.

Дополнительные сведения см. в разделе Создание отверстий.
