Установить связь со многими растровыми файлами можно при помощи окна «Подключение данных».
С помощью функций растрового модуля можно добавить или подключить растровые изображения в форматах, которые не поддерживают подключение данных, или указать информацию о совмещении для изображений, в файлах которых не содержатся эти данные.
В некоторых приложениях для редактирования изображений, например инструментарий AutoCAD Raster Design, информация о положении изображения сохраняется в связанном файле источника параметров совмещения.
При добавлении растрового изображения с помощью команды «Вставить изображение» (вкладка «Главная»
панель «Данные» «Вставить изображение» найти) инструментарий AutoCAD Map 3D считывает информацию о соотношении координат и размещает изображение в точном местоположении координат на чертеже.

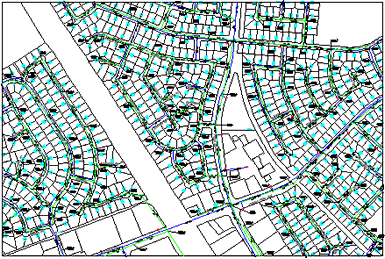

Вставка растрового изображения в карту города. Для просмотра результатов следует установить курсор на изображение.
После вставки изображения можно изменить порядок следования изображения так, чтобы элементы и объекты чертежа отображались на изображении.
При вставке изображения инструментарий AutoCAD Map 3D связывает изображение с файлом чертежа с помощью имени пути или номера документа управления данными. При обновлении связанного изображения чертеж тоже будет изменен. Поскольку само изображение не хранится в чертеже, оно не увеличивает его размер.
После вставки изображения его можно повторно вставить несколько раз, как если бы это был блок. Каждая вставка может иметь собственные контур подрезки и значения яркости, контрастности, степени слияния с фоном и прозрачности. Одно изображение можно разделить на несколько частей и разместить в других местах на чертеже.
Поддерживаемые форматы изображений
инструментарий AutoCAD Map 3D поддерживает распространенные форматы файлов изображений, которые используются в компьютерной графике, обработке документов, картографии и географических информационных системах (ГИС). Изображения могут быть монохромными, 8-битовыми ахроматическими, 8-битовыми с индексированным цветом или 24-битовыми полноцветными.
Некоторые форматы файлов изображений поддерживают прозрачность. Если прозрачность изображений включена, инструментарий AutoCAD Map 3D распознает эти прозрачные пиксели и позволяет просматривать сквозь них графические объекты на чертеже. В монохромных изображениях фоновые пиксели считаются прозрачными.
Кроме того, можно выбрать прозрачный цвет для ахроматических или цветных изображений и задать непрозрачность растрового изображения.
инструментарий AutoCAD Map 3D поддерживает указанные ниже форматы растровых файлов. Некоторые форматы, например SID и ECW, считаются объектами OLE, а не файлами изображений. инструментарий AutoCAD Map 3D определяет формат файла по его содержимому, а не расширению.
| Тип | Описание и версия | Расширение файла |
|---|---|---|
| BMP | Растровый формат Windows и OS/2 | .bmp, .rle, .dib |
| CALS-I | Форматы Computer Aided Acquisition и Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Растровые изображения формата цифровых ортогональных фотопланов (используемых в аэрофотоснимках, обрабатываемых с целью удаления искажений) | .doq |
| ECW | Формат Enhanced Compressed Wavelet (сильно сжатый формат изображений с переменной разрешающей способностью от ER Mapper | .ecw |
| FLIC | Формат цифровой анимации Autodesk | .flc, .fli |
| GeoSPOT | Формат SPOT Image Corporation с геометрическими данными | .bil |
| GeoTIFF | Формат TIFF с географическими данными | .tif |
| GIF | Формат обмена графическими данными (формат растровых изображений от CompuServe) | |
| IG4 | Формат Image Systems Group 4 | .ig4 |
| IGS | Формат Image Systems Gray Scale | .igs |
| IKONOS | 8- или 16-битовые спутниковые снимки | |
| JFIF | Формат файлов обмена JPEG | .jpg |
| JPEG и JPEG 2000 | Формат Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Формат многоспектральных изображений, используемый спутником Landsat 7 | |
| NITF | National Imaging Transmission Format (формат многокадровых изображений, широко используемый федеральными службами США и НАТО) | |
| PCX | Формат PC Paintbrush Exchange | .pcx |
| PICT | Формат Macintosh PICT1, PICT2 | .pct |
| PNG | Формат Portable Network Graphics | .png |
| Quickbird TIFF | Формат многоспектральных изображений, используемый спутником DigitalGlobe Quickbird | |
| RLC 1 и 2 | Формат кодирования с переменной длиной строки (версия 1 не имеет колонтитула, версия 2 имеет колонтитулы IST) | .rlc |
| TARGA | Формат файлов изображений TrueVision | .tga |
| TIFF | Формат Tagged Image File Format | .tif |
