Поворот секущей плоскости с помощью гизмо

Перемещение секущей плоскости с помощью гизмо

1. Щелкните вкладку "Инструменты сечения" > панель "Режим" > "Плоскости" .

2. Щелкните раскрывающийся список "Текущая плоскость" на панели "Настройки плоскостей" и выберите плоскость, которую вы бы хотели использовать, например, "Плоскость 3".

   Эта плоскость станет текущей плоскостью.

3. Если гизмо не видимо в панели "Сцена", щелкните панель "Преобразование" > "Переместить" .

4. Перетащите гизмо, чтобы переместить текущую плоскость так, как вам требуется.

   Совет. Перпендикулярные рычаги и грани перемещают текущую плоскость и гизмо. Параллельные рычаги и грани перемещают только гизмо.

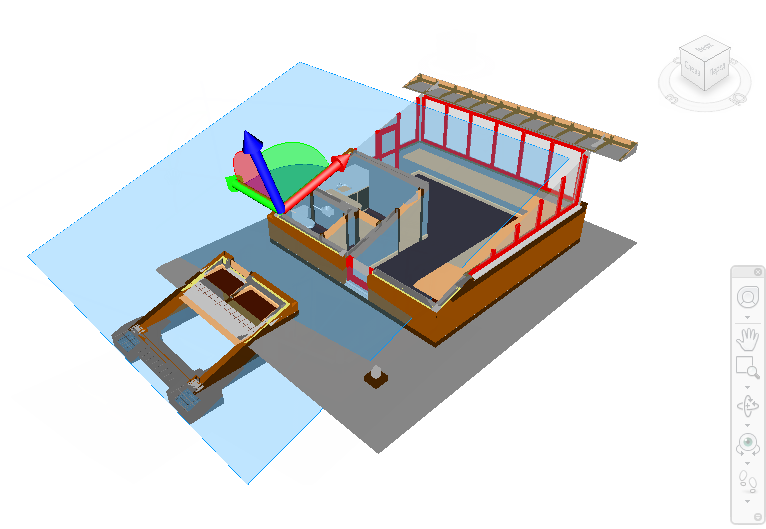

Поворот секущей плоскости с помощью гизмо

1. Щелкните вкладку "Инструменты сечения" > панель "Режим" > "Плоскости" .

2. Щелкните раскрывающийся список "Текущая плоскость" на панели "Настройки плоскостей" и выберите плоскость, которую вы бы хотели использовать, например, "Плоскость 3".

   Эта плоскость станет текущей плоскостью.

3. Перейдите на вкладку "Инструменты сечения" и на панели "Преобразование" щелкните "Поворот" .

4. Перетаскивая гизмо, вращайте текущую плоскость так, как вам требуется.

   Совет. Перпендикулярные дуги вращают плоскость и гизмо. Параллельные дуги вращают только гизмо. Рычаги перемещают только гизмо.
