Связывание секущих плоскостей

В Navisworks для модели можно включить до 6 секущих плоскостей, но только текущей плоскостью можно управлять с помощью гизмо сечений.

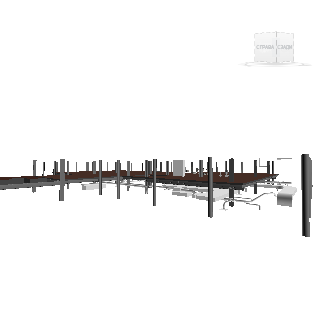

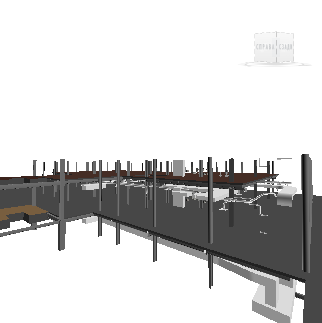

Связывание секущих плоскостей заставляет их перемещаться как единое целое и позволяет быстро "разрезать" модель на секции в режиме реального времени. Секции можно использовать в точках обзора, анимациях точек обзора и анимациях объектов.

Связать секущие плоскости вместе

1. Щелкните вкладку "Инструменты сечения" > панель "Режим" > "Плоскости" .

2. Для включения требуемых плоскостей раскройте щелчком список "Текущая плоскость" на панели "Настройки плоскостей" и щелкните значки в виде лампочек, расположенные рядом с требуемыми плоскостями.

   Отображение зажженной лампочки означает, что соответствующая секущая плоскость включена и проходит сквозь модель в панели "Сцена".



3. Щелкните "Связать секущие плоскости" на панели "Настройки плоскостей". Все включенные плоскости будут связаны вместе в секции.

4. Если гизмо не отображается в панели "Сцена", на панели "Преобразование" выберите "Переместить" .

5. Перетащите гизмо для перемещения текущей секущей плоскости. Все секущие плоскости теперь перемещаются вместе, создавая секцию, "вырезанную" из модели.

6. При необходимости: щелкните вкладку "Инструменты сечения" > панель "Сохранить" > "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.

   Примечание. Можете щелкнуть вкладку "Анимация" > панель "Создать" > "Запись" и создать анимацию точек обзора, отображающую вырезанную секцию модели.
