Преобразование границы тонирования с помощью гизмо

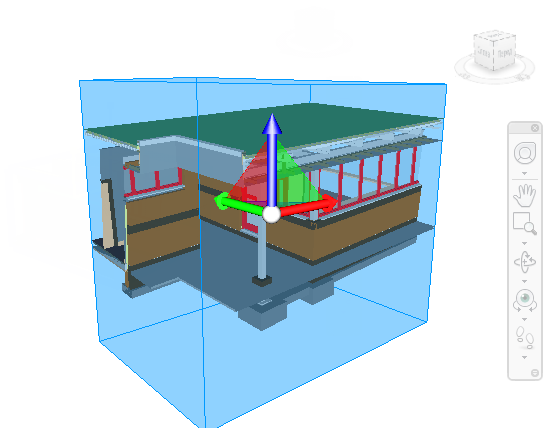

Перемещение границ 3D вида с помощью гизмо

1. Перейдите на вкладку "Инструменты сечения" > панель "Режим" > "Параллелепипед" .
2. На панели "Преобразование" выберите "Переместить" .
3. Перетаскивая рычаги или грани гизмо, перемещайте параллелепипед по необходимости.

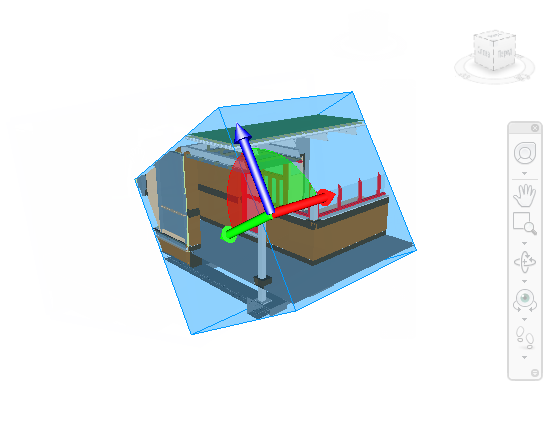

Вращение границ 3D вила с помощью гизмо

1. Перейдите на вкладку "Инструменты сечения" > панель "Режим" > "Параллелепипед" .

2. На панели "Преобразование" выберите "Поворот" .

3. Перетаскивая гизмо, вращайте параллелепипед так, как вам требуется.



4. При необходимости: щелкните вкладку "Инструменты сечения" > панель "Сохранить" > "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.

Изменение размеров границ 3D вида с помощью гизмо

1. Перейдите на вкладку "Инструменты сечения" > панель "Режим" > "Параллелепипед" .

2. На панели "Преобразование" выберите "Масштаб" .

3. Перетащите точки масштабирования на гизмо, чтобы изменить размер параллелепипеда так, как вам требуется.



4. При необходимости: щелкните вкладку "Инструменты сечения" > панель "Сохранить" > "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.
