Использование границы 3D вида для первого поперечного сечения 3D модели

  1. Перейдите на вкладку "Точка обзора" > панель "Сечения" > "Включение сечения" .

    В Navisworks выполняется открытие вкладки "Инструменты сечения" на ленте и перетаскивание секущей плоскости через модель на панели "Сцена".

  2. Перейдите на вкладку "Инструменты сечения" > панель "Режим" > "Параллелепипед" .

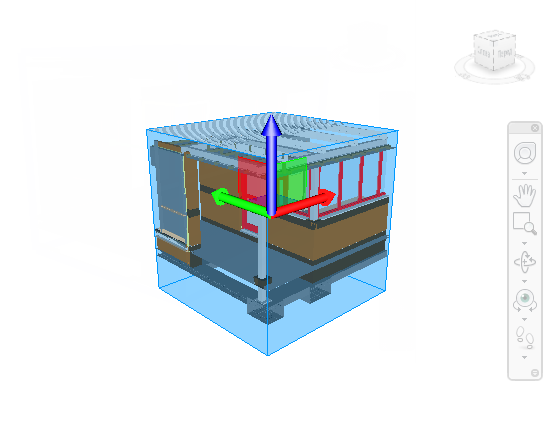

    Параллелепипед теперь визуально отображен на экране с включенным по умолчанию гизмо движения.

  3. Перетащите гизмо в границы 3D вида своей модели вдоль осей.

  4. При необходимости: щелкните вкладку "Инструменты сечения" > панель "Сохранить" > "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.

Родительская страница: Включение и использование рамок 3D вида
