Использование плоскости для первого поперечного сечения 3D модели

Перейдите на вкладку "Точка обзора" > панель "Сечения" > "Включение сечения" .

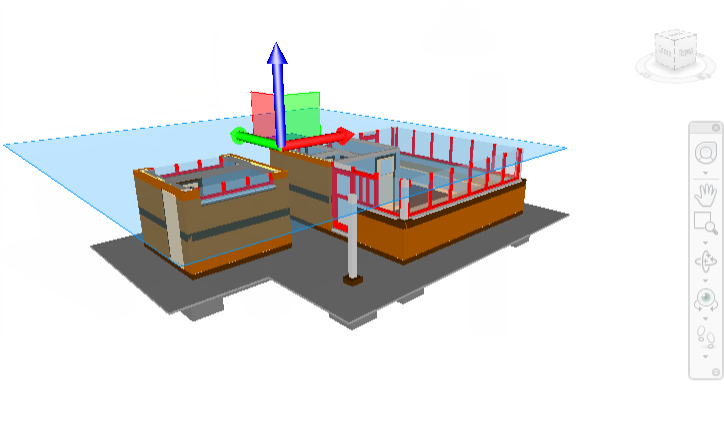

В Navisworks выполняется открытие вкладки "Инструменты сечения" на ленте и перетаскивание секущей плоскости через модель на панели "Сцена". По умолчанию для Плоскости 1 используется выравнивание по верху. Положение по умолчанию - это положение по центру видимой области модели. По умолчанию используется гизмо движения.

Перетащите гизмо, чтобы разместить текущую плоскость так, как вам требуется.

При необходимости: щелкните вкладку "Инструменты сечения" > панель "Сохранить" > "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.
