В окне «Список линий P&ID» доступен полный обзор чертежа P&ID, на котором отображаются все сегменты линий и связанные с ними компоненты, такие как встраиваемые компоненты, штуцера, модели начального и конечного оборудования, ответвления и межстраничные соединения.
Из списка линий можно выбрать любой доступный объект P&ID и разместить соответствующий ему эквивалент Plant 3D в 3D-модели. Значения свойств объекта P&ID будут в точности скопированы в 3D-модель.
- Перед размещением эквивалентного объекта Plant 3D в модели настоятельно рекомендуется сопоставить объект P&ID с объектом Plant 3D. При размещении несопоставленных элементов отображается диалоговое окно «Настраиваемые детали».
- Сегменты линий P&ID всегда сопоставляются с трубами Plant 3D.

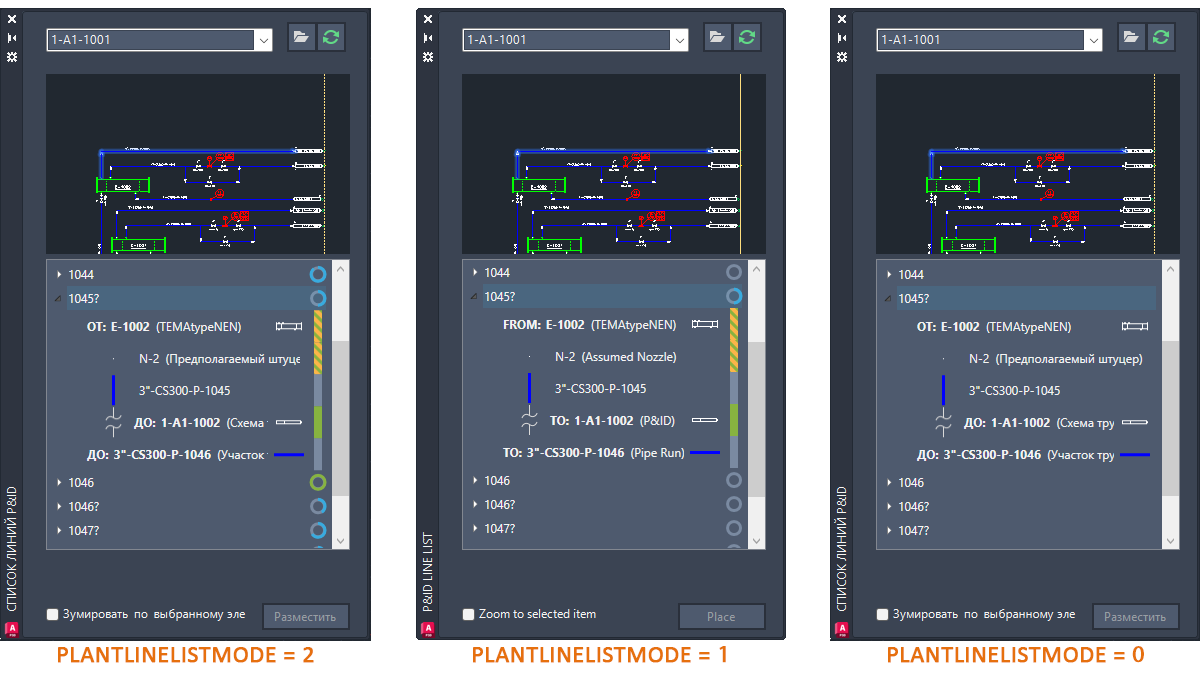

- Для повышения производительности предварительного просмотра в Администраторе моделей P&ID настоятельно рекомендуется включить системную переменную PLANTLINELISTUSEGSF, чтобы активировать режим быстрого тонирования.
Указание процента завершения и статуса трубопроводов

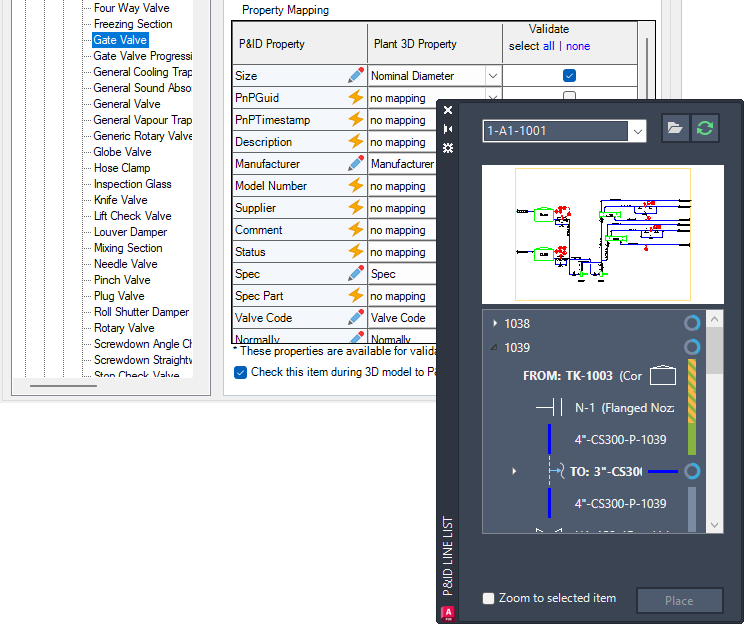

В Администраторе моделей P&ID отображаются индикаторы общего процента завершения и статуса трубопроводов.
Для каждой группы и ответвления трубопроводов показан круг, который отражает общий процент завершения. Если навести указатель на этот круг, появится процент завершения трубопровода.
Цветная полоса отображает статус каждого компонента:
- Зеленый — компонент смоделирован, и все сопоставленные свойства совпадают.
- Зеленый с желтыми штрихами — компонент смоделирован, но некоторые сопоставленные свойства P&ID и моделей трубопроводов не совпадают. Если навести указатель на строку состояния, появится подсказка с подробными сведениями.
- Серый — компонент не смоделирован.
