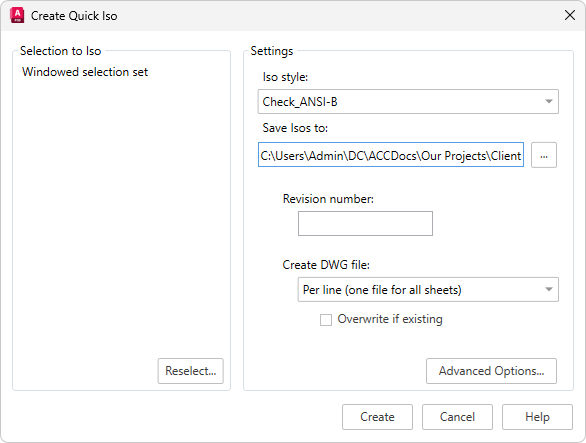

Создает упрощенный изометрический чертеж из набора объектов или номеров линий.
Упрощенный ISO можно создать из номеров линий или путем выбора объектов в 3D-модели. При использовании набора объектов готовый чертеж получает имя UserDefinedLine.
Выбранные объекты в ISO
Позволяет задать набор выбранных линий, на основе которого будет создан изометрического экспресс-чертежа. При использовании набора объектов готовый чертеж получает имя UserDefinedLine.
- Повторно выбрать
-
Изменяет набор объектов или позволяет сделать выбор по номеру линии.
Настройки
Задает параметры вывода изометрических чертежей:
- Стиль ISO
-
Задает стиль ISO для использования. Стили ISO можно создавать и изменять в окне "Настройка проекта".
- Сохранять ISO в
-
Задает папку, в которой создаются изометрические чертежи.
- Редакция
-
Задает номер редакции, который может отображаться в основной надписи.
- Создать файл DWG
-
Определяет, будут ли все листы изометрических чертежей с одним и тем же номером строки создаваться в одном файле такого чертежа или для каждого листа будет генерироваться отдельный изометрический чертеж.
- Заменять, если уже существует
-
Указывает, нужно ли перезаписывать созданные ранее файлы.
- Дополнительные параметры
-
Отображается диалоговое окно «Дополнительные параметры создания ISO».
