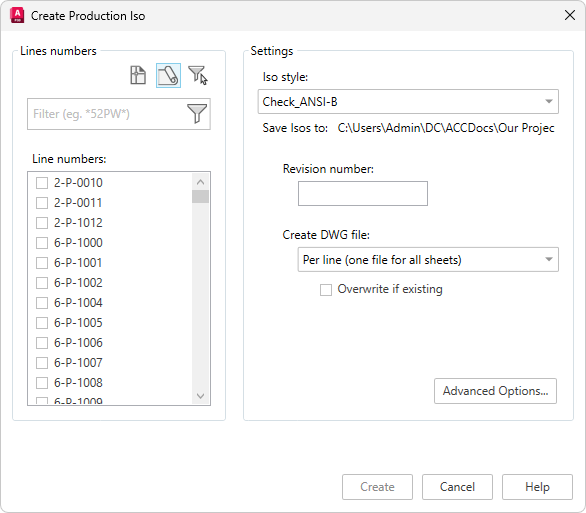

Используется для создания производственных изометрических чертежей. Позволяет задать изометрический тип, параметры перезаписи и вывод DWF.
Отобразить линии
- чертеж
-
Перечисляет номера линий, которые имеются в чертеже.
- Проект
-
Перечисляет все номера линий в проекте.
- Filter
-
Перечисляет номера линий в текущем наборе объектов.
Номера линий
Позволяет выбрать линии, которые необходимо добавить в изометрический чертеж или экспортированный файл PCF.
Щелкните правой кнопкой мыши в области «Номера линий», чтобы «Выбрать все линии» или «Очистить все линии».
Настройки
Задает параметры вывода изометрических чертежей:
- Стиль ISO
-
Задает стиль ISO для использования. Стили ISO можно создавать и изменять в окне "Настройка проекта".
- Сохранять ISO в
-
Задает папку, в которой создаются изометрические чертежи.
- Редакция
-
Задает номер редакции, который может отображаться в основной надписи.
- Создать файл DWG
-
Определяет, будут ли все листы изометрических чертежей с одним и тем же номером строки создаваться в одном файле такого чертежа или для каждого листа будет генерироваться отдельный изометрический чертеж.
- Заменять, если уже существует
-
Если флажок установлен, существующие изометрические чертежи с тем же именем перезаписываются. Если флажок снят, новые изометрические чертежи переименовываются.
- Дополнительные параметры
-
Отображается диалоговое окно «Дополнительные параметры создания ISO».
Прим.: При выборе параметра «Создать» индикатор выполнения отображает подробные сведения создания ISO в нижней части диалогового окна.
