Размещение компонентов трубопровода в процессе трассировки

1. Введите plantfittingadd в командной строке.
   Совет: При создании трассы из труб с помощью команды PLANTPIPEADD укажите начальную точку для размещения клапана или иного компонента в конце трассы, а затем введите фт (фитинг трубопровода).

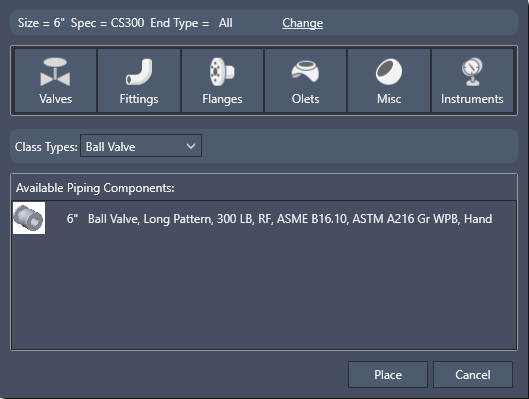

2. В диалоговом окне "Размещение детали" щелкните значок категории.

3. В списке «Типы классов» щелкните описание компонента (например, «Клапан поплавковый»).
4. В разделе «Доступные компоненты трубопровода» щелкните компонент (например, «Клапан поплавковый, длинный шаблон, 300LB, RF»).

5. Нажмите «Разместить».
6. Если необходимо указать другой порт для соединения, введите о (Ориентация).

   Можно дальше вводить о для циклического переключения между всеми портами.

7. Если необходимо указать центр клапана, введите тв (Точка вставки).
8. Укажите точку для размещения клапана.

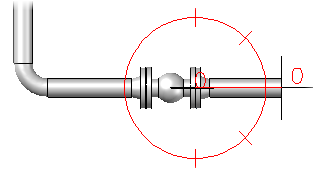

9. Щелчком задайте поворот компонента или нажмите клавишу ENTER, чтобы задать ноль.
