Замена компонентов или линий

На чертеже P&ID компонент или линию можно заменить на аналогичный элемент, используя ручку подстановки или палитру свойств.

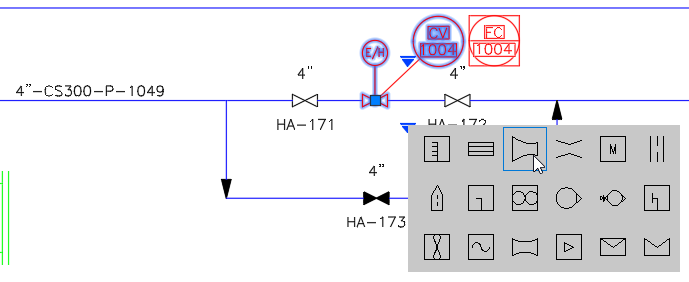

Замена элемента с помощью ручки подстановки

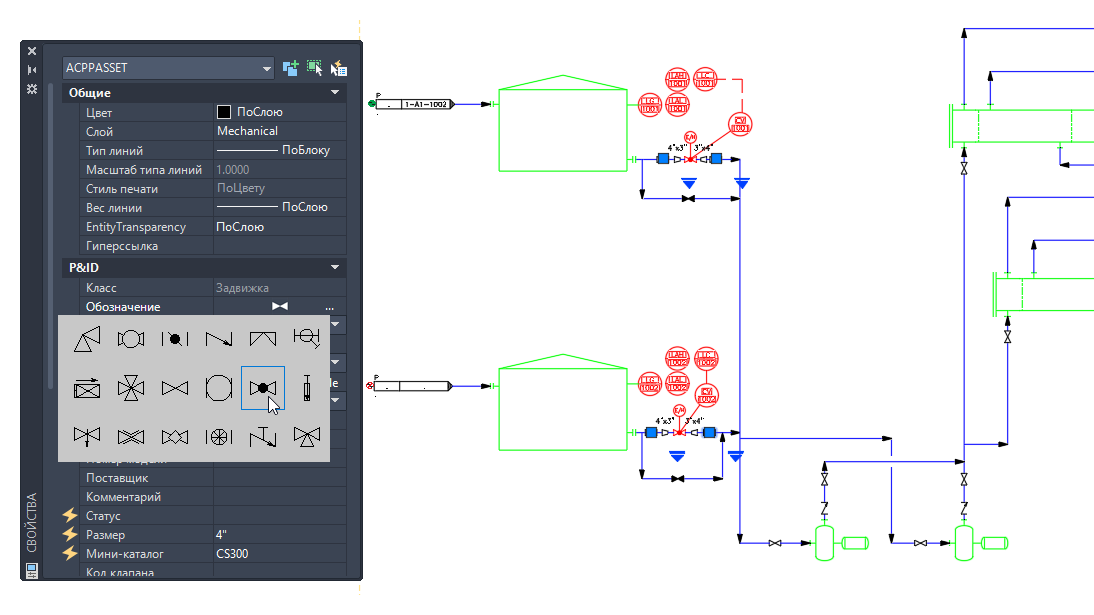

Выберите компонент или линию, которые нужно заменить, и нажмите стрелку «Подстановка». На панели «Подстановка» выберите один из доступных элементов того же класса.

Замена элемента с помощью палитры свойств

Один или несколько компонентов также можно заменить непосредственно на палитре свойств.

Если выбрать компонент, с помощью свойства «Обозначение» выполняется его предварительный просмотр на палитре свойств. Щелкните свойство «Обозначение», затем нажмите кнопку с многоточием (…), чтобы открыть панель «Подстановка», на которой можно выбрать другой компонент.

Если выбрать несколько компонентов, все из них можно одновременно заменить одним и тем же компонентом.

Прим.: Когда выбрано несколько компонентов с разными обозначениями, для свойства «Обозначение» показывается значение «РАЗЛИЧНЫЕ».

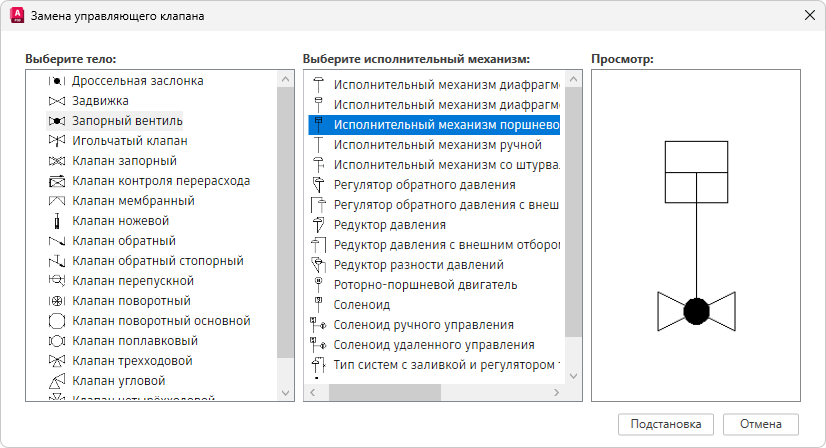

При попытке заменить один или несколько клапанов управления открывается диалоговое окно «Подстановка управляющего клапана», которое позволяет переключиться на другой корпус клапана и/или другой исполнительный механизм.
