Регулярно выполняя проверки, вы сможете выявлять распространенные ошибки в чертежах и моделях проекта. Для каждого проекта можно перед проверкой указать, какие ошибки необходимо отмечать. Изучив ошибки, обнаруженные в результате проверки, вы можете решить, исправить их или проигнорировать.

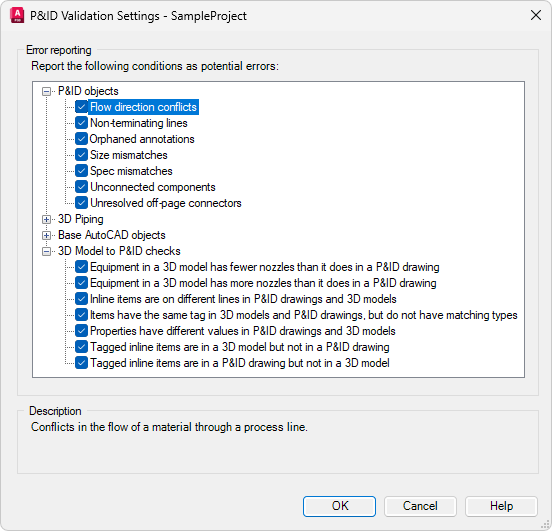

Существует три типа проверки.
- Объекты P&ID. Проверка несоответствия размеров и мини-каталогов, незавершенных линий, несвязанных компонентов, конфликтов направлений сигналов, потерянных аннотаций и необработанных межстраничных соединений на чертежах P&ID.
- 3D-модели трубопроводов. Проверка наличия отсоединенных деталей, деталей-заполнителей и несоответствий свойств в 3D-моделях трубопроводов.
- Проверки 3D-моделей в P&ID. Проверка 3D-модели трубопровода на предмет синхронизации со связанным чертежом P&ID.
Первые два типа предназначены для выявления ошибок в отдельных чертежах или моделях.
Третий тип призван выявлять расхождения между чертежом P&ID и соответствующей ему 3D-моделью. Хотя объекты Plant 3D и их аналоги P&ID представляют собой одни и те же логические компоненты, они не поддерживают совместное использование данных. Данные P&ID и Plant 3D хранятся отдельно друг от друга в базе данных проекта. В результате изменения, вносимые в чертеж P&ID, не отражаются в 3D-модели автоматически.
Чтобы выявить и устранить несоответствия, вы можете в любой момент проверить 3D-модель на соответствие связанному чертежу P&ID.
