Работа с компонентами трубопровода на основе блоков

На вкладке «Каталог» можно создавать компоненты с пользовательской геометрией и управлять ими.

Создание компонента с использованием геометрии на основе блоков

1. На вкладке «Каталог» щелкните «Создать компонент».
2. В диалоговом окне «Создать компонент» в разделе «Выбор графики» выберите «Пользовательская графика».

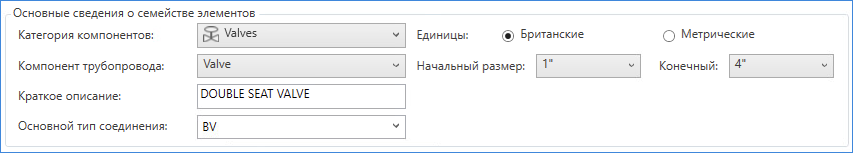

3. В разделе «Основные сведения о семействе элементов» выполните указанные ниже действия.
   • Выберите категорию компонентов (например, «Клапаны»).
   • Выберите тип компонента (например, «Клапан»).
   • Введите краткое описание (например, ДВУХСЕДЕЛЬНЫЙ КЛАПАН).
   • Выберите основной тип конца (например, СК).

     Вы также можете ввести значение, если нужный основной тип конца отсутствует в каталоге.


4. В разделе «Выбор графики» укажите количество портов (например, 4).

   Это значение должно соответствовать количеству портов, добавленных в пользовательские блоки компонента.

5. В разделе «Основные сведения о семействе элементов» укажите диапазон размеров (например, от 1 до 4 дюймов).
6. Нажмите «Создать».

Назначение размеров компоненту на основе блока

1. На панели «Свойства размера элемента» в списке «Размеры» выберите размер (например, 4").

   Или нажмите «Управление размерами», чтобы добавить, скопировать или удалить размеры.

2. Разверните узел «Свойства размера элемента» и выполните следующие действия.
   • Введите длинное описание (например, ДВУХСЕДЕЛЬНЫЙ КЛАПАН).
   • Справа от поля «Имя блока» нажмите кнопку с многоточием [...].
3. В диалоговом окне «Открыть» откройте чертеж и щелкните блок, имеющий порты, указанные с использованием PLANTPARTCONVERT.
4. Щелкните «Выбрать модель».
5. Разверните узел «Размер элемента — свойства присоединительного патрубка» и в поле «Наружный диаметр трубы» введите значение (например, 4,5).
Прим.: Значения свойств можно назначить для каждого порта по отдельности. Если все свойства присоединительного патрубка одинаковы, нажмите кнопку «Все порты», чтобы назначить значения сразу для всех.

Дублирование компонента в тот же каталог

1. На вкладке «Каталог» разверните обозреватель каталогов.
2. В обозревателе каталогов щелкните компонент правой кнопкой мыши. Щелкните "Дублировать компонент".
3. В диалоговом окне «Дублировать семейство элементов» введите уникальное имя семейства элементов.
4. Нажмите «Создать».

Копирование компонентов в другой каталог

1. На вкладке «Каталог» разверните обозреватель каталогов.
2. В обозревателе каталогов выберите один или несколько компонентов, которые требуется скопировать.
3. Выберите меню «Редактировать»«Копировать».
4. В списке «Каталог» выберите другой каталог.
5. Выберите меню «Редактировать»«Вставить».

Удаление компонентов из каталога

1. На вкладке «Каталог» разверните обозреватель каталогов.
2. В обозревателе каталогов щелкните правой кнопкой мыши элемент из открытого каталога.
3. Щелкните «Удалить из каталога».

Важное замечание: НЕ рекомендуется удалять элементы из каталогов по умолчанию. Лучший способ — создать копию каталога и внести в нее необходимые изменения.
