Параметры сейсмического расчета (алжирские нормы RPA 2024)

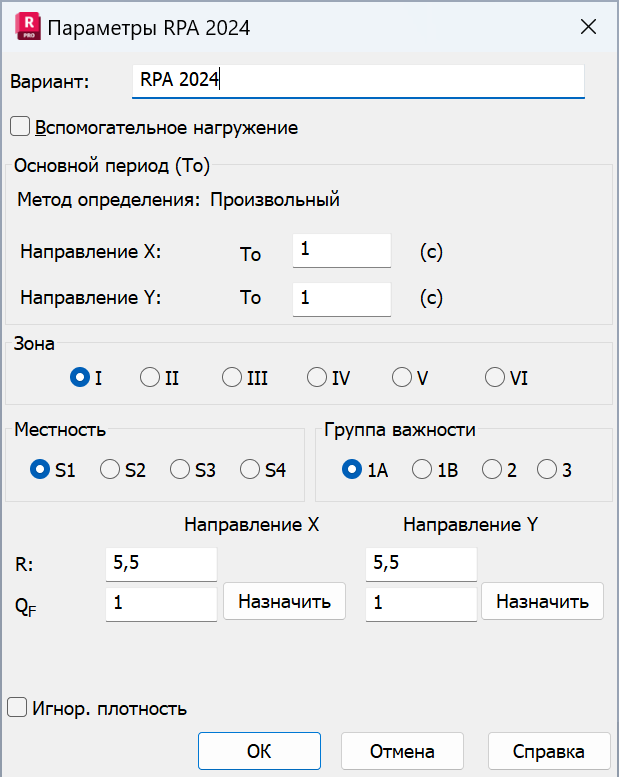

Параметры сейсмического расчета конструкции зависят от выбора сейсмических норм, по которым производится расчет влияния сейсмических нагрузок на конструкцию. После выбора алжирских сейсмических норм RPA 2024 в диалоговом окне Описание нового нагружения или нажатия кнопки «Параметры» в диалоговом окне Тип расчета.

Чтобы выполнить сейсмический расчет в соответствии с правилами норм, определите следующие параметры:

• Зона. Номер сейсмической зоны, указанный в п. 3.1 норм, определяется в зависимости от выбранной сейсмической зоны. Для определения расчетной сейсмической силы страна разделяется на семь сейсмических зон (от 0 до VI), как показано на рисунке 3.1. Выбор зоны определяет значение параметра ускорения А согласно таблице 3.2.
• Площадка. Для определения правильного используемого спектра тип грунта, на котором размещается конструкция, должен определяться по классификации, приведенной в пункте 3.2, как тип почвы S1, S2, S3, S4. Выбор площадки определяет значение параметра площадки S, и характерный период для определения спектра T₁, T₂, T₃, согласно таблицам 3.3 и 3.4.
• Группа ответственности. Классификация группы ответственности конструкции приведена в пункте 3.4, а значение коэффициента ответственности принимается согласно таблице 3.10.

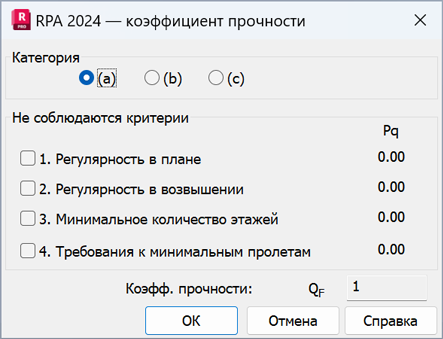

• Коэффициент качества. Коэффициент качества определяется по формуле (3.23) Q_F = 1 + Σ P_q в зависимости от критериев, классифицированных по таблице 3.18. Нажмите кнопку «Определить», чтобы выбрать категорию,а не наблюдаемые критерии; коэффициент качества будет рассчитан соответствующим образом.


• Коэффициент поведения. Указание значения коэффициента поведения в соответствии с положением 3.6. Значение определяется по таблице 3.17 в зависимости от типа конструкции.

  Коэффициент поведения — это приведенный коэффициент проектного спектра отклика в отношении спектра упругого отклика. Можно изменить его значение после выбора параметра "Проектный спектр".

  Прим.: Коэффициент поведения Q ослабляет спектр проекта, а также уменьшает сейсмические нагрузки и полученные внутренние силы. Однако значение перемещения на основе проектного спектра отклика умножается на коэффициент поведения Q. Таким образом, обычно такое перемещение не сокращается по отношению к огибающему отклику.

Спектр для метода анализа снижения чувствительности

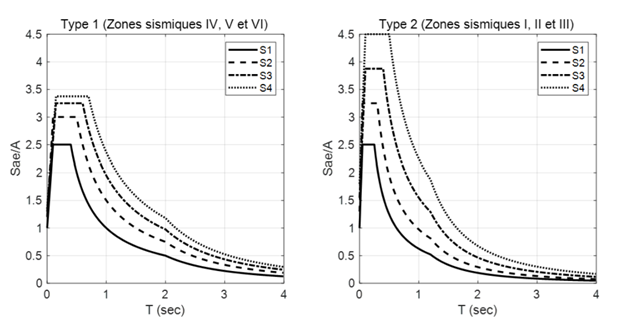

Упругое горизонтальное сейсмическое ускорение базируется на указанных выше коэффициентах по формуле из пункта 3.3.1.

Спектр упругого вертикального сейсмического ускорения определяется согласно формулам (3.14) из п. 3.3.1.

Чтобы не выполнять явный нелинейный расчет конструкции, ее способность рассеивать энергию (главным образом за счет пластичного поведения используемых материалов) учитывается путем выполнения упругого расчета на основе уменьшенного спектра отклика (по сравнению с упругим спектром). Его называют проектным спектром. Это уменьшение достигается путем введения коэффициента уменьшения упругой силы, называемого коэффициентом поведения конструкции (R), а также штрафного коэффициента (коэффициента качества) Q_F.

Расчетный спектр сейсмического ускорения основан на указанных выше коэффициентах согласно п. 3.3.3.

Дополнительная кнопка Сдвиг основания открывает диалоговое окно, в котором можно определить способ масштабирования результирующих сил, полученных в виде сочетаний динамических форм. Согласно пункту 4.3.5 сдвиг основания, рассчитанный методом спектра отклика, не должен быть меньше 80 % расчетного сдвига основания, рассчитанного с использованием основного периода Ta согласно по формуле 4.4. Можно выбрать различные параметры для определения основного периода Ta или значения силы расчетного сдвига основания. Обратите внимание, что внутренние силы, напряжения и реакция будут масштабированы таким образом, чтобы сумма реакций для квадратичных сочетаний была равна расчетному сдвигу основания.

В нижней части диалогового окна находятся кнопки Определение направления и Фильтры.

Прим.: При принятии определения варианта сейсмического нагружения в главном окне создаются отдельные варианты нагружений для горизонтального направления X, Y и вертикального направления Z, а также сочетания этих вариантов, определенные в диалоговом окне «Направление».

Подробнее о данном методе расчета конструкции можно узнать в указанных нормах стандарта PRA 2024 T.D.R.−B.C.2.48.

В пояснительных записках можно просмотреть все входные параметры и значения спектра (выберите меню «Расчет»  «Пояснительная записка»  «Упрощенная пояснительная записка»/«Полная записка»).
