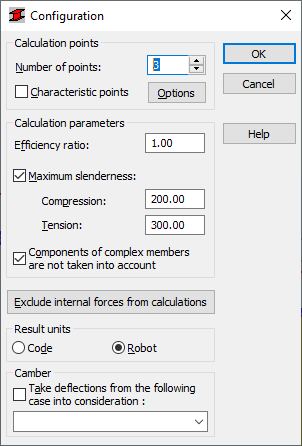

Диалоговое окно «Конфигурация» используется для настройки параметров, применяемых при проверке стального элемента по канадским нормам CAN/CSA-S16-09, CAN/CSA-S16-01, включая приложение № 1 (2005 г.), CAN/CSA-S16.1-94, CAN/CSA S16-14 и CAN/CSA S16:24. Диалоговое окно открывается при нажатии кнопки «Конфигурация» в диалоговом окне «Расчеты». Отображается следующее диалоговое окно.
Можно задать следующие параметры расчета.
- Расчетные точки; их можно задать 2 способами.
- путем задания количества точек по длине элемента (точки равномерно распределяются по длине элемента) — параметр «Кол-во точек»;
- путем задания координат характерных точек; выберите «Характерные точки» и нажмите кнопку «Опции», чтобы открыть диалоговое окно Расчеты в характерных точках.
- Коэффициент приведения определяет величину, на которую будет умножено значение предела пластичности (увеличение или уменьшение предела пластичности).
- Предельная гибкость. Если флажок установлен, гибкость элемента будет проверена; кроме того, можно указать допустимое значение предельной гибкости элемента при сжатии (в поле «Сжатие») и при растяжении (в поле «Растяжение»); реальная гибкость элемента сравнивается с этими значениями; если предельное значение превышено, элемент классифицируется как неустойчивый.
Если выбран параметр «Компоненты составных стержней не учитываются», программа Robot не учитывает компоненты составных стержней при их расчете.
Нажмите кнопку «Исключить внутренние усилия из расчетов», чтобы открыть диалоговое окно Не учтенные внутренние усилия; это диалоговое окно позволяет выбирать внутренние усилия, которыми можно пренебречь при проектировании элементов конструкции. Можно также выбрать единицы измерения для представления результатов расчета элемента. Результаты могут быть представлены в единицах, используемых в указанных нормах для стальных конструкций или используемых в программе Robot.
В нижней части диалогового окна находится список выбора варианта нагрузки (постоянная нагрузка), для которого рассчитываемые перемещения учитываются как начальные прогибы конструкции. При этом следует выбрать параметр "Принять прогибы для следующего варианта".
