Конфигурация (NBR 8800:2024)

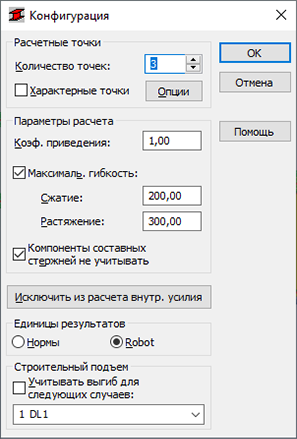

Это диалоговое окно позволяет определить параметры, применяемые при проверке стального элемента в соответствии с нормами NBR 8800:2024.

Доступ

• На листе Стальные/алюминиевые конструкции в диалоговом окне «Расчеты» нажмите кнопку Конфигурация.

Элементы диалогового окна

Расчетные точки

Укажите число расчетных точек или характерных точек:

• Введите число точек, которые равномерно распределяются по длине элемента.
• Выберите характерные точки и нажмите кнопку «Параметры», чтобы открыть диалоговое окно Расчеты в характерных точках.

Параметры расчета

Коэффициент эффективности

Введите коэффициент эффективности, на который будет умножен предел текучести. Это приведет к увеличению или уменьшению значения предела текучести.

Максимальная гибкость

Проверка гибкости элемента для сжатых и растянутых элементов.

Компоненты составных элементов не учитываются

В процессе вычислений сложные компоненты элементов игнорируются.

Исключить внутренние усилия из расчетов

Открытие диалогового окна «Не учтенные внутренние усилия», в котором можно задать предельные значения внутренних усилий и представить результаты проектирования элемента.

Здесь также можно выбрать единицы измерения для результатов расчета элемента. Результаты могут быть представлены в единицах, используемых в указанных нормах для стальных конструкций или используемых в программе Robot.

Единицы результатов

Укажите, какие единицы требуется использовать для вашего проекта: единицы бразильских норм по стальным элементам или единицы, используемые в программе Robot.

Camber

Выберите Учесть прогибы в следующих нагружениях, а затем выберите вариант нагружения, для которого заданные смещения будут рассматриваться в качестве строительного прогиба конструкции.
