Экспорт пользовательских свойств в IFC

Чтобы включить наборы пользовательских свойств в экспорт в IFC, сопоставьте параметры Revit с наборами свойств IFC в диалоговом окне «Управление наборами характеристик».

В этом диалоговом окне можно искать, фильтровать и редактировать существующие свойства, а также добавлять новые.

Прим.: Улучшенное сопоставление параметров экспорта в IFC доступно, начиная с версии Revit 2026.3. В предыдущих версиях для более логичной структуры данных при экспорте в формат IFC было необходимо создать файл TXT, как описано ниже. Созданные ранее файлы TXT можно импортировать и экспортировать в ходе рабочего процесса улучшенного сопоставления.

Инструкции по созданию файла TXT для экспорта пользовательских свойств в IFC

1. Скачайте шаблон для пользовательских наборов параметров.
2. В текстовом редакторе перейдите на новую строку и создайте пользовательский набор характеристик (например, #PropertySet:).
3. Нажмите клавишу TAB и укажите имя набора характеристик (например, ColumnPSet).
4. Нажмите клавишу TAB, чтобы указать уровень, экземпляр [I] или тип [T]. В версии 2024.1 или более поздней это не требуется, используйте [I].
5. Нажмите клавишу TAB и укажите классы IFC, чтобы включить эти свойства. Классы должны быть разделены запятой. В нашем примере это будет выглядеть так: IfcColumn, IfcColumnType.
   Так вы получаете определение набора характеристик, которое выглядит следующим образом:

   #PropertySet:	ColumnPSet	I	IfcColumn, IfcColumnType

6. Добавьте в текстовый файл еще одну строку.
   • В этой строке создайте три столбца, разделяя их табуляцией, как указано ниже.
   • Имя свойства в экспортированном файле IFC (например, CommentsProp).
   • Тип данных. Поддерживаемые типы перечислены в шаблоне (например, Текст).
   • Имя свойства в том виде, в каком оно отображается в Revit (например, Комментарии).
7. Повторите действие 6 для всех свойств, которые необходимо включить в экспорт в формат IFC.
   Полное определение пользовательских свойств будет выглядеть следующим образом:

   #PropertySet:	ColumnPSet	I	IfcColumn, IfcColumnType
   #	CommentsProp		Text	Comments
   #	TypeCommentsProp	Text	Type Comments

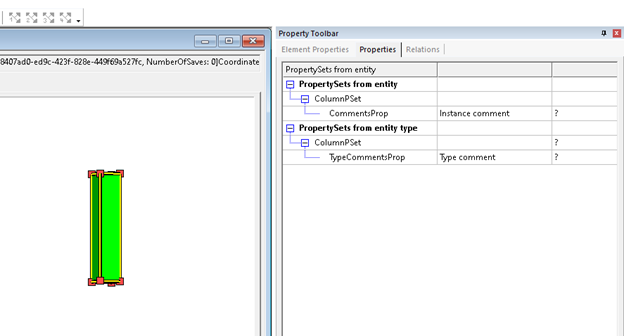

В приведенном выше примере элементы столбцов из Revit, экспортированные в формат IFC, отображаются со свойствами, как показано на изображении.
