Пример: нумерация несущих колонн и несущего каркаса

Создание шаблона для нумерации несущих колонн и несущего каркаса, сопоставления по геометрии элементов и определения префикса по типу элемента.

Посмотрите, как элементы нумеруются в одной последовательности и как изменение параметров разделов делит область на несколько последовательностей.

Шаги:

1. Настройте параметр, используемый в качестве префикса.
   1. Для каждого типа несущей колонны и несущего каркаса перейдите к редактированию типа и задайте приведенные ниже значения для параметра Комментарии к типоразмеру.
      1. C для бетонных колонн.
      2. P для стальных колонн.
      3. B для стальных и бетонных балок.
         Прим.: Кроме того, можно использовать другой встроенный параметр или настроить параметр общего типа, который будет использоваться для префикса.
2. Откройте параметры нумерации и создайте шаблон Балки и колонны.
3. Фильтр — нажмите кнопку «Фильтры», чтобы открыть диалоговое окно «Фильтры».
   1. Создайте фильтр и выберите категории «Несущий каркас» и «Несущие колонны».
      Прим.: Чтобы создать отдельные шаблоны для стальных и бетонных элементов, при настройке фильтров можно включить другие критерии.
4. Параметр нумерации — выберите Марка.
5. Разделение — ОТКЛ.
6. Сопоставление элементов — нажмите кнопку «Редактировать» рядом с параметром «Сопоставление элементов», чтобы открыть диалоговое окно «Правила сопоставления элементов».
   1. Установите флажок Сопоставление по геометрии элемента.
7. Форматирование номеров — нажмите «Редактировать» рядом с параметром «Форматирование номеров», чтобы открыть диалоговое окно «Форматирование номеров».
   1. В разделе «Форматирование метки номера» выберите «Комментарии к типоразмеру» и щелкните стрелку вправо, чтобы добавить параметр в правый столбец.
   2. Переместите его вверх так, чтобы он располагался перед параметром <Число>.
   3. Можно добавить соответствующий пример значения, чтобы при предварительном просмотре метки отображалось реалистичное значение.
8. Нажмите кнопку «Применить» в диалоговом окне «Параметры нумерации», чтобы применить шаблон.
9. При необходимости проверьте обнаруженные разделы, перейдя в диалоговое окно «Последовательности чисел».

   Раздел	Начальное значение	Используется	Количество
   <Не назначено>	1	P1–B7	7

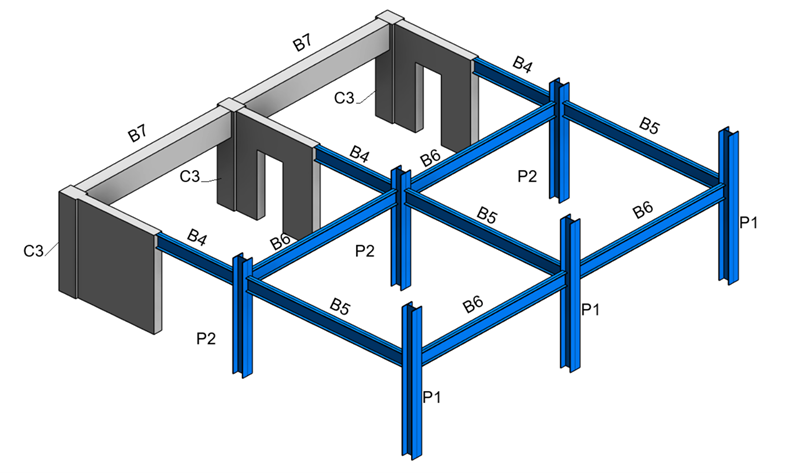

   Элементы нумеруются в одинаковой последовательности с использованием префикса, определенного параметром типа. В этом примере можно включить разбиение на разделы на основе параметра «Комментарии к типоразмеру» и проверить обнаруженные последовательности нумерации.

10. Вернитесь к шагу 4 и нажмите кнопку «Редактировать» рядом с пунктом «Разбиение на разделы», чтобы открыть диалоговое окно «Разбиение на разделы».
    1. В диалоговом окне «Разбиение на разделы» установите флажок Разбиение на разделы по значению параметра.
    2. В списке выберите параметр Комментарии к типоразмеру и добавьте его в список справа. Это позволит определить разделы или последовательности чисел на основе значений, которые использовались для префикса.

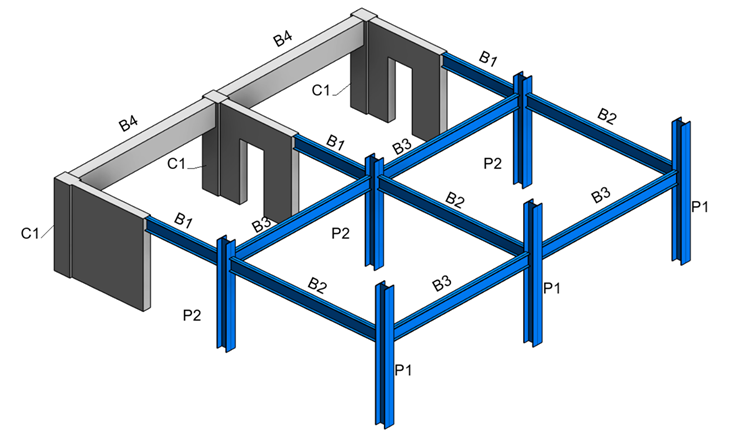

11. Нажмите кнопку «Применить» в диалоговом окне «Параметры нумерации», чтобы применить шаблон и перейти к разделу «Последовательности чисел».

    Раздел	Начальное значение	Используется	Количество
    B	1	B1–B4	4
    C	1	C1–C1	1
    P	1	P1–P2	2
