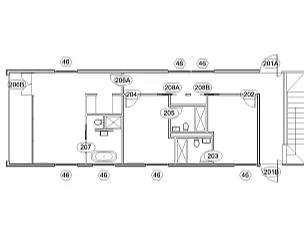

Вы можете изменить свойства экземпляра марки, чтобы указать, должна ли она иметь линию выноски, а также ее ориентацию на виде.
| Имя | Описание |
|---|---|
| Выноска | Указывает наличие или отсутствие линии выноски для марки. По умолчанию конец линии выноски присоединен, однако на контекстной вкладке ленты можно задать для нее свободный конец. |
| Ориентация | Указание расположения марки: по горизонтали, по вертикали или с выравниванием по элементам модели. Можно также выбрать марку и нажать пробел, чтобы изменить ориентацию по вертикали или горизонтали. |
| Угол |
Указание значения угла для вращения марки против часовой стрелки с учетом горизонтального положения. Прим.: При выборе нескольких марок параметр «Угол» можно использовать для поворота сразу всех выбранных марок.
 |
| Начало выноски | Указание того, присоединяется ли начало выноски к маркированному элементу или может быть свободно размещено вручную. |
| Конец выноски | Указание того, присоединяется ли конец выноски к маркированному элементу или может быть свободно размещен вручную. |
| Количество основ | Отображение количества основ для выбранной марки. См. раздел Размещение марок с несколькими выносками. |
| Исключить из линии выноски |
Исключение геометрии из контура, используемого выносками для определения начальной точки привязки. Параметр «Исключить из линии выноски» поддерживается следующими элементами семейств аннотаций:
Прим.: Текст не относится к контуру выноски.
При исключении геометрии с помощью параметра «Исключить из линии выноски» начальная точка выноски автоматически присоединяется к одной из четырех сторон маркировки с применением сокращенного контура. В результате выноска размещается единообразно, а также исключаются случаи, когда изменение типа марки (на марку с дополнительной геометрией) способно приводить к смещению выноски. Параметр «Исключить из линии выноски» также поддерживает связь с другими параметрами типа «Да/Нет», что позволяет настраивать различные контуры для каждого типа семейства. |
