Пример: нумерация дверей по помещениям

Создание шаблона для нумерации дверей на основе помещений, внутрь которых они открываются.

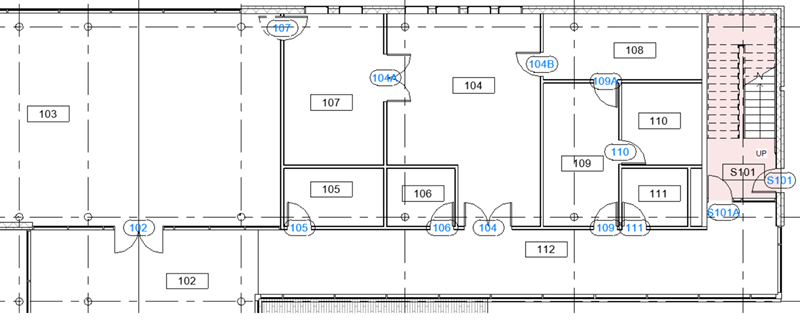

Номер двери совпадает с номером помещения, если в нем только одна дверь, в противном случае присваиваются номера 101A, 101B и т. д. В примере также показано, как исключить некоторые двери из нумерации путем задания критерия фильтра («Комментарии» = «Исключить»).

Шаги:

1. Откройте параметры нумерации и создайте шаблон Двери по помещению.
2. Фильтр — нажмите кнопку «Фильтры», чтобы открыть диалоговое окно «Фильтры».
   1. Создайте фильтр для выбора категории Двери.
   2. При необходимости в правилах фильтрации выберите параметр «Комментарии» и задайте правило «не равно» и значение «Исключить». Если в проекте добавить значение «Исключить» для двери, она будет удалена из области нумерации.
      Прим.: Аналогичным образом можно отфильтровать вложенные общие семейства в семействе дверей, чтобы эти детали не нумеровались.
3. Параметр нумерации — выберите Марка.
4. Разбиение на разделы — нажмите кнопку «Редактировать» рядом с пунктом «Разбиение на разделы», чтобы открыть диалоговое окно «Разбиение на разделы».
   1. Установите флажок Разбиение на разделы по значению параметра.
   2. В раскрывающемся списке Выберите параметры из выберите В помещение.
   3. В списке выберите параметр В помещение: номер и добавьте его в список справа. Это позволит определить разделы или последовательности чисел на основе номера помещения, в которое открывается каждая дверь.
5. Сопоставление элементов — ОТКЛ.
6. Форматирование номеров — нажмите «Редактировать» рядом с параметром «Форматирование номеров», чтобы открыть диалоговое окно «Форматирование номеров».
   1. В раскрывающемся списке Первый номер в последовательности выберите Пропустить.
   2. В раскрывающемся списке Показать значения <Число> как выберите Прописные буквы.
   3. В раскрывающемся списке Выберите параметры из выберите В помещение.
   4. Добавьте параметр В помещение: номер.
   5. При необходимости добавьте общее значение в поле «Пример значения», например 101.
7. Нажмите кнопку «Применить» в диалоговом окне «Параметры нумерации», чтобы применить шаблон.
8. При необходимости проверьте обнаруженные разделы, перейдя в диалоговое окно «Последовательности чисел».

Прим.: Свойства «В помещение» и «Из помещения» основаны на точке принадлежности помещению для дверей. Если требуется обновить помещение при задании обратного направления для двери внутри проекта, можно отредактировать семейство дверей и включить видимость точки принадлежности помещению.
