Просмотр образца проекта в Revit.
В документе приведены сведения, необходимые для получения максимальной отдачи от изучения этого проекта.
Фон
Это пример проекта для смешанного использования и включает офисы, жилую зону, магазины в реальном центре типичного небольшого города в Соединенных Штатах. Проект размещен в г. Браунсвилл в США, штат Пенсильвания. Проект начался с облака точек нескольких существующих конструкций, представленных на площадке. Здания пришли в негодность и, к сожалению, были снесены в ноябре 2020 года. Однако в рассматриваемом образце проекта представлены возможные действия для включения фасадов существующих конструкций в новый проект для их сохранения.
Выражаем особую благодарность округу Файет, штат Пенсильвания, город Браунсвилл, штат Пенсильвания и участникам проекта The Perennial Project за предоставленные облако точек и проект площадки.
Программа
|
Магазин |
4921 кв. футов — три отдельных жилых помещения на первом этаже |
|
Офисные здания |
6984 кв. футов — три офисных помещения на верхних этажах |
|
Ресторан |
2600 кв. футов — ресторан на первом этаже, включая площадку мезонина на верхнем этаже |
|
Жилое помещение |
18 235 кв. футов — жилые помещения лофт. 21 помещение — студии, одно- и двухэтажные помещения на 2 и последующих этажах. |
|
Открытое общественное пространство |
8571 кв. футов — открытое общественное пространство, включая парк Pocket Park на первом этаже и озелененную крышу с беседками и амфитеатром. |
|
Крытая автостоянка |
10 281 кв. футов — парковка на первом этаже на 20 парковочных мест |
Модели Revit
Проект представлен в нескольких моделях Revit в соответствии с передовыми стандартами и практиками. Для просмотра всего проекта целиком можно открыть отдельно каждую модель или связать все модели.
- Snowdon Towers Sample Architectural.rvt (архитектура)
- Snowdon Towers Sample Site.rvt (площадка)
- Snowdon Towers Sample Structural.rvt (конструкции)
- Snowdon Towers Sample Plumbing.rvt (водопровод)
- Snowdon Towers Sample HVAC.rvt (ОВК)
- Snowdon Towers Sample Electrical.rvt (электрические системы)
- Brownsville.rcp (облако точек)
Во всех моделях используется одна и та же систему координат и по умолчанию они сохранены в одной папке. Шаблоны видов сохранены и применены к видам в моделях, что обеспечивает правильное отображение геометрии как в главной, так и в связанных моделях.
Для присоединения ссылки выполните следующие действия.
- Откройте вид плана этажа, например Floor Plan L1.
- На ленте перейдите на вкладку «Вставка».
- Нажмите кнопку «Связать с Revit» (или «Облако точек»).
- Выберите файл, который требуется связать.
- Убедитесь, что в параметре «Размещение» задано значение «Авто - Совмещение внутренних начал», а затем нажмите кнопку «Открыть».
Прим.: Можно также выбрать значение «Авто — По общим координатам». Это необязательное действие, так как во всех файлах используется одно и то же внутреннее начало координат.
Важные представленные возможности
Цель этой модели была проста — это наглядный образец проекта, представляющий интерес как с точки зрения архитектуры, так и с точки зрения проектирования, в котором демонстрируются многие наиболее часто используемые возможности Revit.
- Создание архитектурных, строительных и инженерных моделей с уровнем детализации, соответствующим этапу подготовки рабочей документации.
- Простая модель площадки, включающая в себя проект Civil, изначально созданный в Civil 3D.
- Ландшафтный архитектурный проект парка Pocket Park и сада на крыше.
- Проект кухни кафе.
- В модели используется большинство стандартных инструментариев.
- Архитектура включает следующие элементы: стены, двери, окна, полы, потолки, крыши, колонны, светильники, лестницы, ограждения, пандусы, мебель, оборудование, комнаты, элементы площадки, профили и шахты.
- Здесь представлены как стальные, так и бетонные системы.
- Инженерные системы: электрические приборы, оборудование и короба — все это включено в проект. Здесь представлены сантехнические приборы, трубопроводы, сливы крыш, бытовые системы водоснабжения и другие системы. В системах ОВК используется оборудование, воздуховоды, трубы и пространства.
- Основой для модели фасада послужил файл облака точек, файл которого есть в комплекте проекта.
- Стадии используются для моделей фасада для отделения элементов для сохранения и сноса от элементов здания из облака точек.
- В модели фасада используются пользовательские образцы заливки для представления существующих кирпичных кладок, используемых в существующих зданиях. Для моделирования многих элементов кладки используются сдвиги и пользовательские семейства.
- Все работы над архитектурными моделями, моделями несущих конструкций и инженерных систем находятся на стадии «Новая конструкция».
- Уровень 1 проходит вдоль наклонной улицы с общим уклоном 6 футов с востока на запад. Поэтому комплекс уровня L1 сложный и включает три отдельных секущих диапазона и фрагменты плана для отображения на планах.
- В здании имеется три лестничных пролета и два лифта. В лестничных пролетах используются лестничные клетки и тщательно смоделированные типы лестниц и ограждений, которые наилучшим образом соответствуют передовым отраслевым практикам.
- Группы используются для повторяющихся элементов, таких как жилые пуансоны и балконы на северном фасаде.
- Варианты конструкции представлены на крыше в беседках с навесом и амфитеатре.
- В беседках с навесом в основном варианте конструкции используется пользовательское семейство адаптивных компонентов, а к геометрии в таком адаптивном компоненте стены применяются по грани.
- Формы перекрытий настраиваются с помощью инструментов редактирования формы на озелененной крыше.
- В проект солнечных панелей входят пользовательские типы стен переменного сечения и пользовательский тип наклонных витражей.
- Топотела включены в проект площадки в модели площадки. Включена функция выреза тела для представления пандуса и туннеля вниз к гаражу.
- Многие виды добавлены в виде эмуляторов, используемых в типовых проектах, что позволяет продемонстрировать возможности обширной документации Revit.
- Для обеспечения согласованности графических параметров используются пользовательские типы видов в сочетании с шаблонами видов.
- В модели включены все типы видов: планы, планы потолков, сечения, фасады, фрагменты, выносные элементы, 3D-виды и даже обход.
- Планы зонирования включают схемы «Всего по зданию» и «Арендуемая».
- В проекте осталось много видов типа «Рабочий». Они используются внутри проектной группы и недоступны сторонним получателям на листах или в официальных презентациях.
- В состав включены различные спецификации, в которых представлены как отчеты, необходимые для листов и документации, так и рабочие спецификации, используемые для внутренних запросов и анализа.
- В комплект входит полный набор листов.

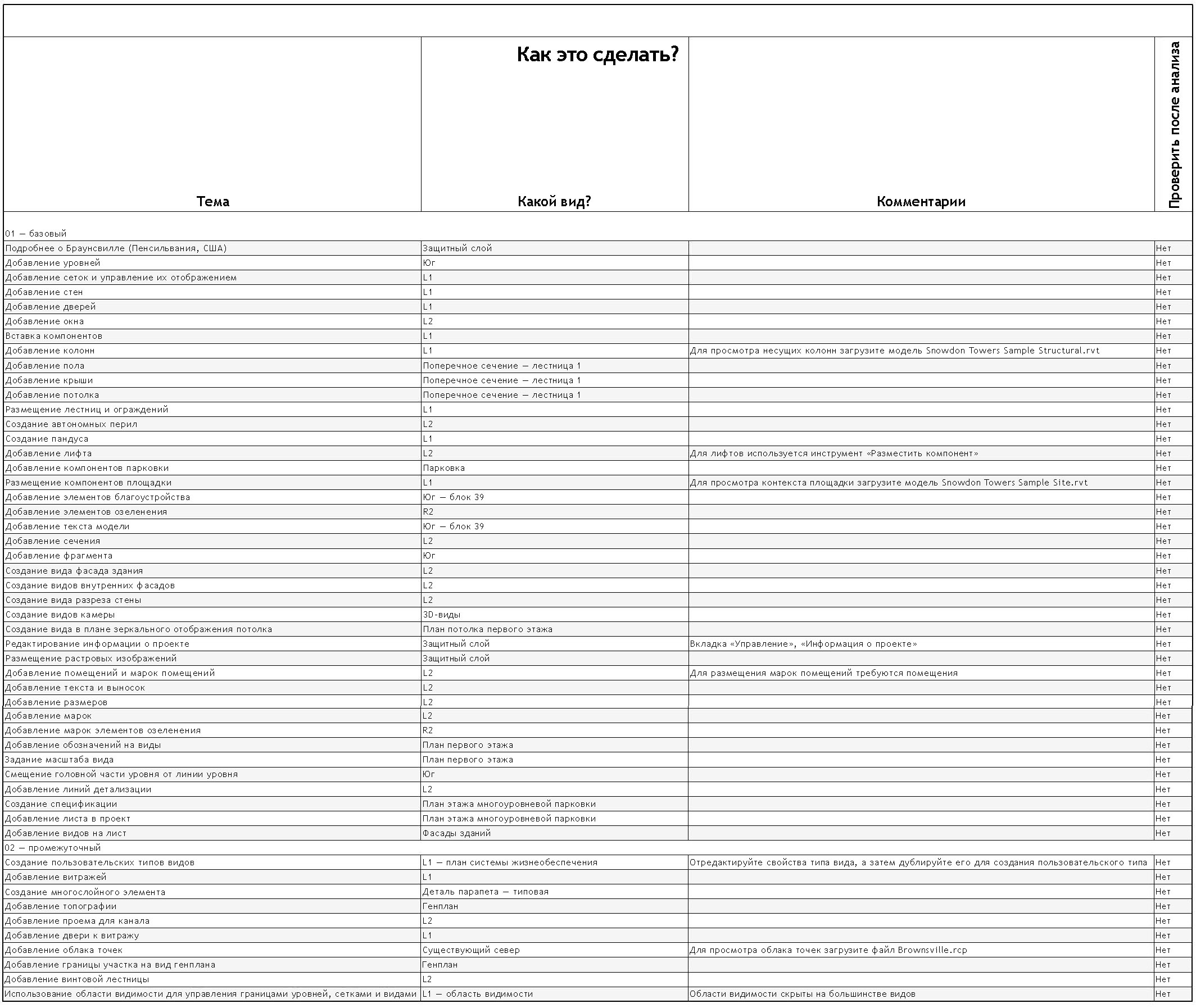

Обзор проекта
Для получения дополнительных сведений о содержимом образца проекта найдите значок справки
рядом с интересующим элементом. Щелкните значок, а затем выберите параметр «Ссылка на обучение» на палитре свойств. Для подключения к соответствующему wiki-разделу используйте значок обзора «...» (по умолчанию открывается в веб-браузере). После просмотра раздела установите флажок «Содержимое просмотрено» на палитре свойств.
