Часть 9. Создание лестниц и ограждений

В этом упражнении ведется работа над внутренней частью модели путем добавления лестницы к полуэтажу на нижнем уровне и изменения ограждения на полуэтаже.

Категория Новые пользователи Требуемое время 15 мин. Используемые учебные файлы GSG_09_stairs_railings.rvt

Сначала скачайте файл GSG_09_stairs_railings.rvt. Скачайте этот файл ZIP (если файлы упражнений для учебных пособий еще не скачаны).

Цели

• Создание лестницы между этажом магазина и полуэтажом.
• Изменение лестничного ограждения с включением в него полуэтажа.
• Изменение типа ограждения на трубчатые перила.

Просмотреть видеоролик

Создание лестницы

1. Откройте проект GSG_09_stairs_railings.rvt.
2. Убедитесь, что открыт план этажа «01 — Этаж магазина».
3. Выберите вкладку «Архитектура»панель «Движение» («Лестница»).
4. На палитре свойств в разделе «Зависимости» выполните следующие действия:
   • Для параметра «Базовый уровень» выберите значение «01 — Этаж магазина».
   • Для параметра «Верхний уровень» выберите значение «Полуэтаж».
   • На вкладке «Изменить | Создать лестницу» перейдите на панель «Создание лестниц» и задайте для линии привязки значение «Марш: слева».
5. В складском помещении щелкните угол подложки полуэтажа, указав тем самым начальную точку лестничного марша.

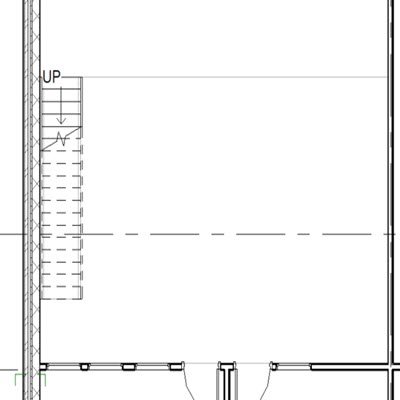

6. Переместите указатель вниз, пока не появится всплывающая подсказка о том, что осталось 0 подступенков, а затем щелчком укажите конечную точку лестницы.
7. На панели «Режим» щелкните значок («Выход из режима редактирования»).


Создание ограждений

1. Откройте план полуэтажа в Диспетчере проекта.
2. Перейдите на вкладку «Архитектура»панель «Движение»раскрывающийся список «Ограждение» («Эскиз траектории»).

   Будет создано ограждение на ребре полуэтажа.

3. На вкладке «Изменить | Создать траекторию ограждения» перейдите на панель «Рисование» и щелкните (Выбрать линии).
4. На той же панели в поле «Смещение» введите 100.
   1. В списке «Выбор типа» выберите «Труба 900 мм».

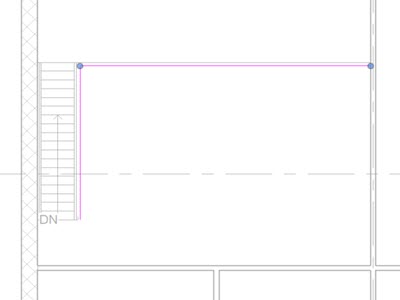

5. Наведите указатель на длинное ребро полуэтажа и при появлении пунктирной линии щелкните кнопкой мыши, чтобы разместить ограждение.
6. Разместите другую эскизную линию ограждения вдоль короткого ребра полуэтажа рядом с лестницей.

7. На панели «Режим» щелкните значок («Выход из режима редактирования»).

Изменение типа ограждения

1. На панели быстрого доступа щелкните значок ("3D-вид по умолчанию").
2. Выберите плоскую крышу, а затем нажмите значок (Временное скрытие/изоляция) на панели управления видом и выберите «Скрыть элемент».

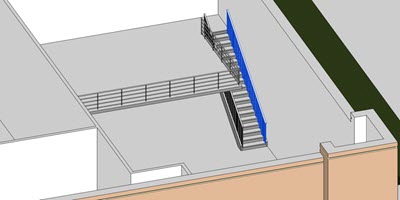

3. Выберите ограждение на стороне лестницы рядом со стеной.

4. В списке «Выбор типа» укажите «Стенка трубы 900 мм».
5. В диалоговом окне с предупреждением нажмите «Удалить тип».

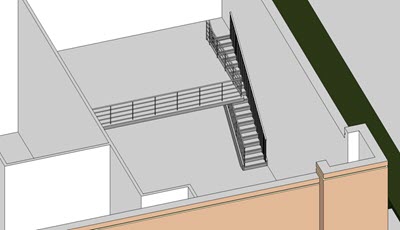

6. Выберите ограждение с другой стороны лестницы.
7. В списке «Выбор типа» выберите «Труба 900 мм».
