В рабочей области можно отображать визуальные подсказки со сведениями о номере, типе и размере соединителя.
Чтобы включить отображение элементов управления соединениями, щелкните вкладку «Анализ»
панель «Соединения MEP»
«Показать элементы управления соединениями».
Элементы управления соединениями позволяют отображать на каждом конце соединения текстовые примечания, в которых указаны номер, тип и размер соединения для элементов изготовления MEP, а также размер элементов конструкции MEP. Направление потока также может отображаться для элементов системы, соединенной с оборудованием, и для отдельных элементов механического оборудования. Отображаемая информация зависит от текущей операции.

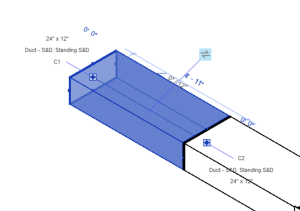

- При выборе существующего элемента информация, отображаемая на концах его соединения, облегчает подгонку других элементов.
Прим.: При выборе элемента конструкции можно изменить его размер.
Элементы проекта
Элементы изготовления
- При размещении нового элемента информация, отображаемая на концах его соединения, облегчает его присоединение к существующим элементам. (Только для элементов изготовления.)
