Проверка системы воздуховодов

Этот инструмент используется для анализа созданных в проекте механических систем для проверки того, что каждая из них отнесена к созданной пользователем системе и надлежащим образом соединена.

Для проверки соединений систем воздуховодов в модели щелкните вкладку «Анализ»панель «Соединения MEP» «Проверить системы воздуховодов».

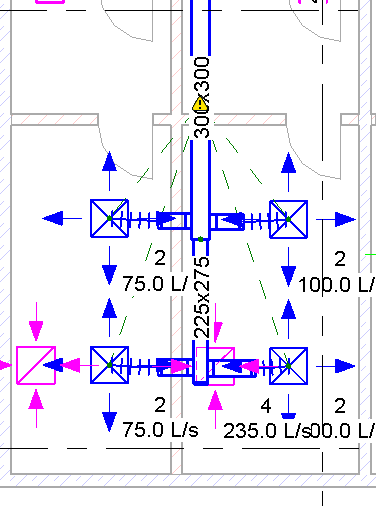

Revit отображает предупреждающие маркеры и линии сетки для недопустимых систем воздуховодов на текущем виде. Предупреждения отображаются при обнаружении следующих условий:

• Система плохо подсоединена.

  Система считается плохо подсоединенной, если элементы в ней не соединены в единую физическую сеть. Например, система, в которой один или несколько воздухораспределителей не соединены в единую воздуховодную сеть, считается плохо подсоединенной.

• Несоответствие конфигурации потока/нагрузки.
• Несоответствие направления потока.

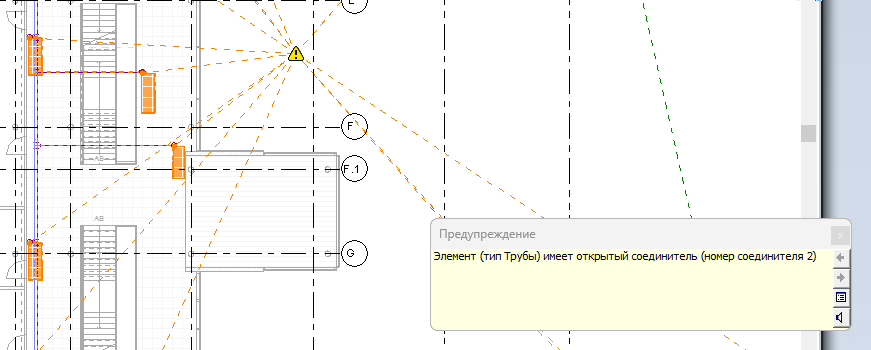

Для отображения соответствующего предупреждающего сообщения щелкните предупреждающий маркер. В соответствующем предупреждающем сообщении используйте кнопки со стрелками для прокручивания списка предупреждающих сообщений. Для просмотра подробных сведений предупреждающего сообщения выберите "Развернуть окно предупреждения".
