Компоновки наборов арматурных стержней

Стержни в наборах арматурных стержней упорядочиваются в соответствии с выбранным правилом компоновки.

При размещении или редактировании набора арматурных стержней (как на основе формы, так и произвольной формы) необходимо выбрать правило компоновки, которое будет управлять распределением стержней.

Выбор правила компоновки

1. Начните размещать арматурный стержень, используя любой из инструментов («Арматурный стержень», «Траектория» или «Измененный арматурный стержень произвольной формы»), ИЛИ выберите существующий набор арматурных стержней.
2. Перейдите на палитру свойств и щелкните раскрывающийся список параметра «Правило компоновки».
3. Выберите нужную компоновку.

Правила компоновки

Один

• Это правило можно использовать для размещения стержней по одному.
• При задании для параметра «Фиксированное число» значения 1 компоновка сбрасывается до варианта «Один».
• При распределении арматурных стержней произвольной формы по траектории один стержень размещается в середине траектории распределения.

Фиксированное число

• Интервал между стержнями можно регулировать, а количество стержней является постоянной величиной, определяемой введенным значением. Пример для количества стержней = 10.

• При перетаскивании ручек формы изменяется расстояние между стержнями в наборе.


Пользовательское расстояние

• Определение формулы для распределения стержней в наборе с использованием комбинации чисел, длин или процентов длины и интервалов. При определении формулы компоновки используйте приведенный далее синтаксис.
  A. Количество промежутков x интервал. Пример: 3x100; ?x200; 5х100

  • Включение символа «?» делает формулу переменной, и ручки плоскости стержня (начало набора) или границы вне плоскости (конец набора) можно перетаскивать.
  • Оставшаяся часть размещается в конце переменной детали («?»).
  B. Длина @ интервал. Пример: 1400@100; 900@300

  • Если длину невозможно равномерно разделить на интервал, оставшиеся участки не учитываются. Можно включить переменную деталь («?»), чтобы сделать диапазон набора регулируемым.
  C. Процент от длины набора % @ интервал. Пример: 33%@100; ?@200; 33%@100

  • Сумма процентов в формуле должна составлять 100 %. Кроме того, в одной части формулы можно использовать символ «?».


  Прим.:

  • Для извлечения информации о распределении стержней в наборе арматурных стержней используйте параметры «Сводка по интервалам» и «Подробная сводка по интервалам» в спецификациях и марках.
  • В формуле используются единицы, определенные в проекте для интервала и длины армирования. Можно ввести любое значение длины модуля с соответствующим символом, и оно будет преобразовано.

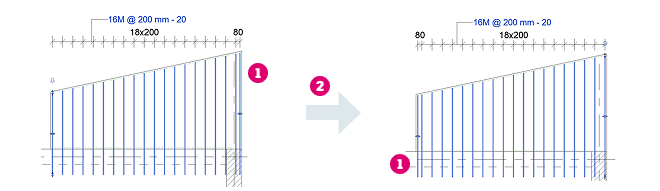

• Пример распределения стержней с точным интервалом и остатком (формула: ?х200 мм) в конце набора (1). Можно перевернуть набор (2), чтобы расположить оставшуюся часть на другом конце.

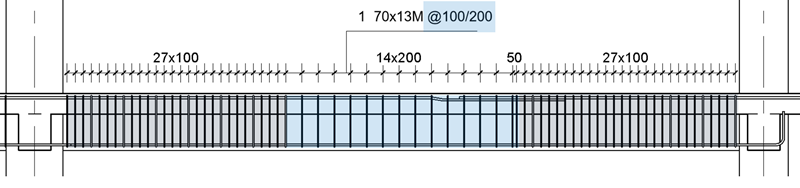

• Пример распределения 1/3 стержней в начале и конце набора с оставшимися стержнями посередине (формула: 33%@100; ?@200; 33%@100). Оставшаяся часть размещается в конце переменной детали (содержащей «?»). Перетащите ручки начала или конца, чтобы настроить набор, поскольку формула является переменной.

• При переключении на пользовательское расстояние формула по умолчанию зависит от исходной компоновки.

  Переход от	Итоговая формула компоновки для пользовательского расстояния
  Один	?x100, где 100 — это интервал по умолчанию (4 дюйма для британских единиц)
  Максимальное или минимальное расстояние в свету	?x200, где 200 — значение интервала; набор будет иметь остаток
  Фиксированное число	?xS, где S — это фактический интервал между стержнями при распределении с фиксированным числом
  Число с интервалом	nxS, где n и S (интервал) — это свойства компоновки «Число с интервалом»

Максимальное расстояние

• Максимальное расстояние между арматурными стержнями задается пользователем, а количество стержней может изменяться в зависимости от расстояния между первым и последним стержнями. Пример: интервал = 200 мм.

• При перетаскивании ручек формы изменяется количество экземпляров арматурных стержней в наборе с тем условием, что расстояние между ними не больше заданного максимального интервала.


Число с интервалом

• Постоянные значения задаются как для количества, так и для интервала. Пример: число = 10, интервал = 200 мм.


Мин. расстояние в свету

• Минимальное расстояние между арматурными стержнями задается пользователем, а количество стержней может изменяться в зависимости от расстояния между первым и последним стержнями. Заданное значение интервала сохраняется даже при изменении размера арматурных стержней. Пример: интервал = 200, диаметр стержня = 25 мм.

• При перетаскивании ручек формы изменяется количество стержней в наборе с тем условием, что расстояние между ними не меньше заданного минимального чистого интервала.

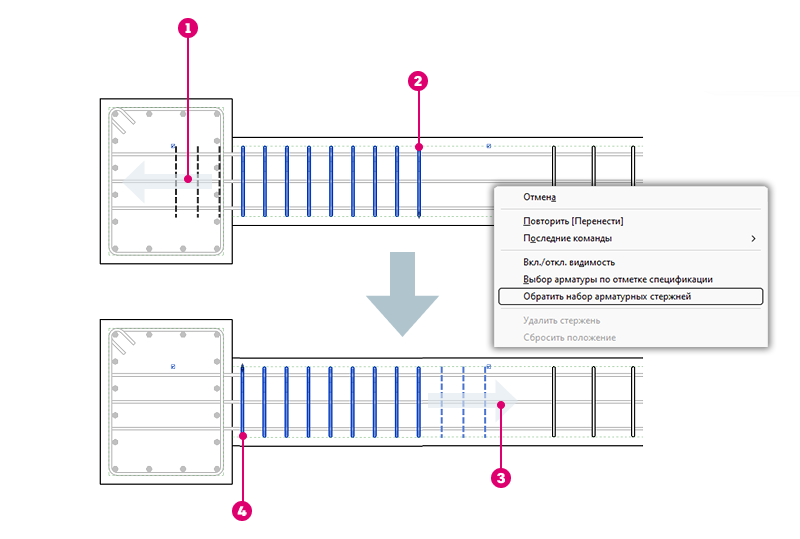

Изменение направления набора арматурных стержней

1. Выберите набор арматурных стержней, направление для которого требуется обратить.
2. Щелкните правой кнопкой мыши и в появившемся меню выберите «Обратить набор арматурных стержней».
3. Первый стержень набора теперь находится на противоположном конце набора.

	Направление распространения набора.
	Первый стержень в наборе «Число с интервалом».
	Направление распространения набора.
	Первый стержень в наборе «Число с интервалом» после изменения.
