Выберите, как выровнять стержни при распределении арматурных стержней произвольной формы по траектории и как расположить стержни в наборе параллельно плоской грани, выбранной с помощью ручек стержней «Выровнять» или «Выровнять/отсечь» для распределения формы по траектории и для параллельного распределения соответственно.
Настройки выравнивания для наборов арматурных стержней произвольной формы по траектории можно задать с помощью параметра «Выравнивание по стержню» на палитре свойств несущей арматуры.
| Выравнивание по траектории | Параллельно грани |
|
|
| Перпендикулярно грани | По вертикали |
|
|
Грань выравнивания.
Траектория.
Переключение параметров выравнивания по стержню в рабочей области
Кроме того, можно с легкостью переключаться между разными настройками выравнивания по стержню с помощью переключателя в рабочей области.
(Выравнивание по траектории)
(По вертикали)
(Параллельно грани)
(Перпендикулярно грани)

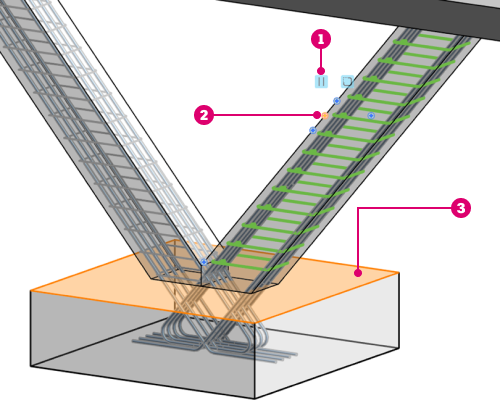

Переключатель параметров выравнивания по стержню.
Ручка стержня «Выровнять/отсечь».
Грань, выбранная для ручки стержня «Выровнять» или «Выровнять/отсечь»; стержни будут либо параллельны, либо перпендикулярны этой грани.
