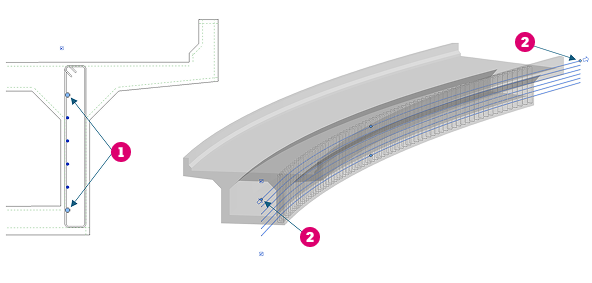

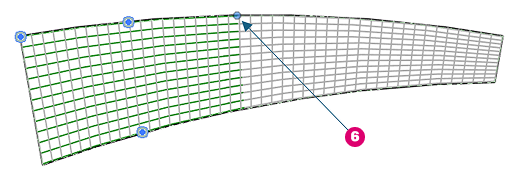

Как и арматурные стержни на основе формы, распределение на основе измененного арматурного стержня имеет ручки, которые можно перетаскивать, чтобы скорректировать диапазон набора или длину стержней.
Перетащите, чтобы настроить диапазон набора (1).
Перетащите, чтобы настроить длину стержней (2).
Редактирование зависимостей — концы набора
Чтобы точно изменить смещение для каждой ручки, выберите набор и перейдите к разделу «Редактировать зависимости».

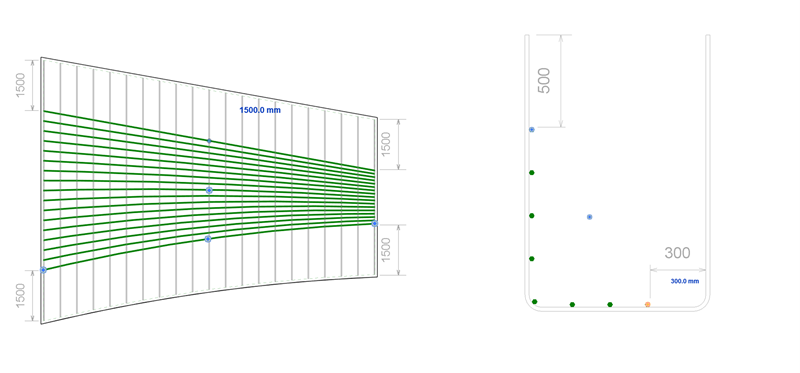

Для ручек начала/конца набора смещение измеряется от конца определяющего сегмента. Положительное значение перемещает набор внутрь вдоль сегмента, а отрицательное — удлиняет по касательной. Ниже приведен пример добавления положительного смещения к измененному набору, определенному вдоль одного сегмента поперечного арматурного стержня, и для одного набора, определенного на двух сегментах.

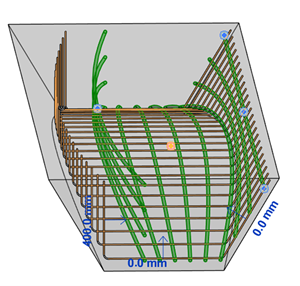

Добавление отрицательного смещения к измененному набору, определенному вдоль криволинейного поперечного сегмента. Набор удлиняется по касательной от конца.
Редактирование зависимостей — ручка определения

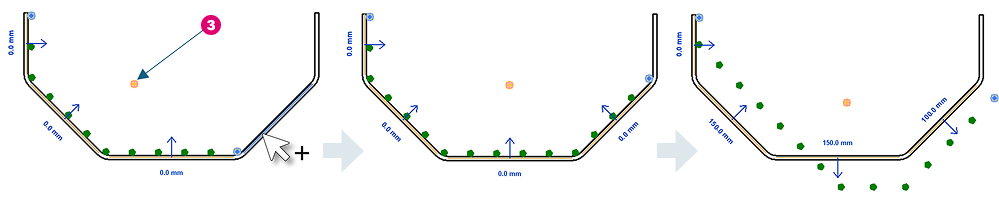

Щелкните ручку определения (3), чтобы добавить или удалить определяющие сегменты для распределения на основе измененного арматурного стержня. Введите отрицательное значение или нажмите стрелку направления, чтобы перевернуть стержни на другую сторону.
В приведенном ниже примере показано добавление другого сегмента к определению и редактирование смещений для сегментов.
Зависимости стержней можно редактировать на любом подходящем виде.
Редактирование зависимостей — концы стержней

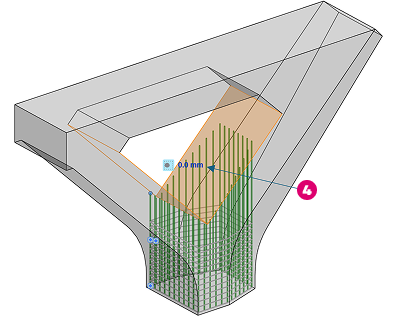

Распределение измененных арматурных стержней автоматически ограничивается всеми бетонными гранями-основами, по отношению к которым ориентированы стержни. В приведенном ниже примере концы стержня автоматически ограничиваются двумя гранями, выделенными оранжевым цветом, на защитном слое 0 мм (4).

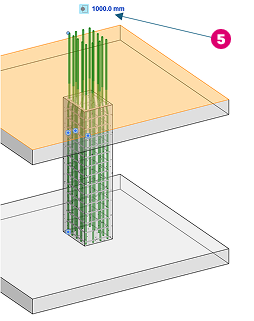

При моделировании продольного арматурного стержня в колоннах выберите ручку начала или конца стержня и щелкните верхнюю часть плиты, чтобы задать ее в качестве цели. Затем укажите смещение (например, 1000 мм) (5) от этой грани, чтобы удлинить стержни наружу.
При стыковании стержней внахлестку концы управляются стыковым соединением. Щелкните бетонную грань, чтобы сбросить ручку и удалить зависимость стыковки.
