Нумерация проступей/подступенков лестницы была усовершенствована для обеспечения более эффективного управления видимостью, внешним видом и рабочими процессами документации.
Управление представлением
Элементы нумерации проступей/подступенков лестницы теперь включают свойства типа, что позволяет управлять указанными далее аспектами.
- Фон и цвет чисел
- Шрифт
- Размер
- Жирный, курсив и подчеркнутый
- Коэффициент ширины

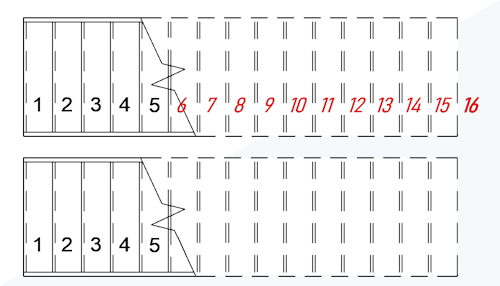

Представлением номеров проступей/подступенков лестницы можно управлять независимо для элементов выше и ниже линии разреза лестницы.

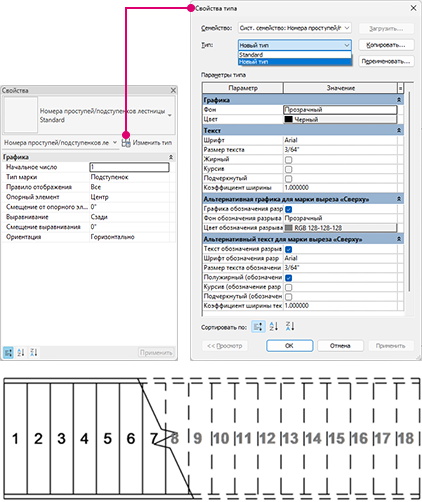

Свойства типа для номеров проступей/подступенков лестницы
Номера проступей/подступенков лестницы теперь поддерживают свойства типа, что позволяет стандартизировать форматирование и стили текста в проекте.
Вы можете создавать, копировать и настраивать типы номеров в соответствии со стандартами чертежей. Параметры типа можно настраивать независимо друг от друга для номеров, размещаемых выше и ниже марки разреза, что обеспечивает дополнительный контроль над представлением документации.
Данное усовершенствование позволяет обеспечить единообразное представление нумерации лестниц, сохраняя при этом гибкость при работе с видами и проектами.
См. раздел Свойства типа компонента лестницы.

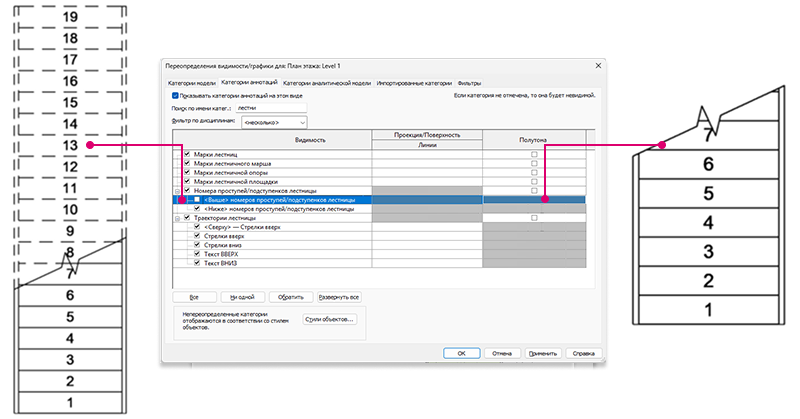

Управление видимостью
См. раздел Нумерация проступей и подступенков лестницы.
Маркировка всех элементов без марок для номеров и траекторий лестниц
В диалоговом окне «Маркировать все элементы без марок» теперь поддерживаются траектории лестниц и номера проступей/подступенков лестницы. Можно создавать аннотации одновременно для всех лестниц на виде с автоматическим добавлением отсутствующих траекторий и/или нумерацией лестниц на основе выбранных типов марок и параметров ориентации.
См. раздел Маркировка всех элементов без марок.
Эта функция была предложена пользователями на форуме идей и описана в стратегическом плане развития программы.
