Редактирование элементов, связанных с видом, при работе с вариантами конструкции стало более интуитивно понятным и единообразным.

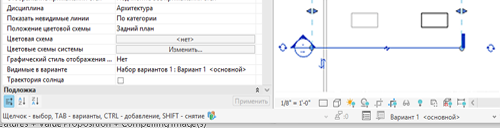

Разрезы, выносные элементы и фасады, у которых для параметра «Видимые в варианте» задан определенный вариант, теперь отображаются серым цветом и доступны для выбора в соответствии с элементами модели в данном варианте. Далее приводится пример.
- Разрез, видимый в основном варианте, по умолчанию невозможно выбрать в главной модели.
- Он становится доступным для выбора, когда активен соответствующий вариант.
- Разрезы главной модели остаются доступными для выбора, если не ведется работа с второстепенными вариантами.
- Границы 3D-видов всегда доступны для выбора вне зависимости от активного варианта.
Сохранение настроек «Только активные» | «Параметры исключения»
Настройки «Только активные» и «Параметры исключения» теперь сохраняются в течение всего сеанса.
- Для каждого открытого документа сохраняется собственная настройка.
- Настройка применяется для всех инструментов редактирования (таких как «Выровнять» и «Обрезать/Удлинить»).
- Флажки отображаются во всех инструментах редактирования.
Данное усовершенствование повышает гибкость работы и позволяет реже изменять настройки заново.
См. раздел Просмотр вариантов конструкции.
