Усовершенствования выносок марок

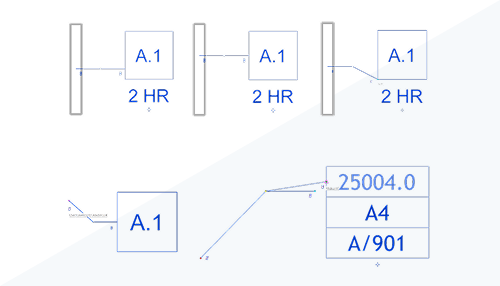

Появились новые возможности управления выносками марок. Начальную и конечную точки выноски можно сделать свободными и разместить вручную. Так геометрия контура марки становится более гибкой, что позволяет более точно располагать выноски и выполнять привязку к ним.

Адаптация положения начала присоединенной выноски

При создании или редактировании семейств марок в Редакторе семейств у составляющих марку элементов есть параметр «Исключить из контура выноски», позволяющий исключить их из геометрии контура марки. Геометрия контура марки определяет, где автоматически размещаются выноски из марки. Исключение геометрии позволяет управлять местом прикрепления выноски к марке.

Пример

Контур марки включает в себя всю геометрию.

Имя помещения не включается в геометрию контура марки.

См. раздел Свойства экземпляра марки.

Размещение начальной и конечной точек выноски

У выносок есть свойства экземпляра, позволяющие располагать их вручную. Выберите выноску, на палитре свойств задайте для параметра «Начало выноски» и/или «Конец выноски» значение «Свободное» и выберите положение начальной или конечной точек выноски вручную.

Прим.: На положение начала и конца выноски могут повлиять параметры «Линия выноски» и «Опорный элемент для привязки выноски», включенные в геометрии семейства марок. Отредактируйте семейство марок для изменения этих параметров.

Имеющийся параметр конца выноски, «Тип выноски», был переименован в «Конец выноски» и имеет те же параметры и принцип работы, как в прошлых версиях.

Если для параметра «Начало выноски» установлено значение «Со свободным началом», то начало выноски может быть привязано к четырем сторонам контура марки по умолчанию. Если необходимы дополнительные варианты привязки, любую линию в семействе марок можно назначить в качестве опоры для привязки, включив параметр «Опорный элемент для привязки выноски».

См. раздел Изменение выноски марки.

Привязка выноски

Привязка выноски была усовершенствована для упрощения этой процедуры в различных рабочих процессах. Если в качестве начальной точки выноски установлено значение «Свободный», можно привязать выноску к различным положениям на геометрии марки. Выберите геометрию в семействе марок и включите свойство «Опорный элемент для привязки выноски». Теперь эта геометрия может служить в качестве точки привязки для выноски со свободным концом.

Выноска со свободным концом привязана к верхней части поля номера.

Выноска, для которой задано значение «Со свободным концом», теперь может быть привязана к геометрии основы и некоторым связанным объектам.

Улучшен предварительный просмотр привязки марок, а также расширена возможность привязки по горизонтали и вертикали к другой геометрии марок.

Выноски, для которых заданы значения «Со свободным началом» или «Со свободным концом», интегрированы с привязками объекта и переопределениями.

Доступны параметры Revit.ini для настройки этого функционала. См. раздел Параметры выноски аннотации в Revit.ini.

Эта функция была предложена пользователями на форуме идей (идея 1, идея 2, идея 3 идея 4) и описана в стратегическом плане развития программы.
