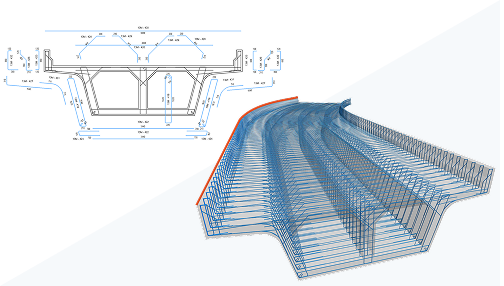

Моделируйте поперечные арматурные стержни вдоль сложных бетонных элементов с двойным изгибом, используя новое распределение на основе 3D-траекторий. Сохраняйте согласованность геометрии арматурных стержней при их автоматической адаптации к изменениям основы.
Распределение формы арматурных стержней по 3D-траектории — это рабочий процесс создания арматурных стержней произвольной формы для моделирования поперечного армирования вдоль сложной геометрии бетонных элементов с двойной кривизной (применимой при проектировании мостов и туннелей).
Распределяйте идентичные формы арматурных стержней вдоль 3D-траектории, определенной одним или несколькими ребрами основы, контролируя при этом геометрию стержней и точные размеры в сечении. Размещение — это простой процесс, состоящий из двух этапов: размещение основного стержня в сечении или плане и выбор ребра-основы для определения траектории распределения. Для каждого размещенного стержня создается собственный набор арматурных стержней с согласованной компоновкой и свойствами.
Выравнивание стержней по траектории распределения сохраняется, и они автоматически адаптируются к изменениям геометрии-основы, сохраняя при этом определенную форму стержня и размеры. Можно редактировать основной стержень, настраивать диапазон набора с помощью ручек траектории и управлять смещениями в начале и конце с помощью зависимостей, свойств или спецификаций. Кроме того, эта функция поддерживает пользовательские формулы интервалов, распространение арматурных стержней и разделение наборов 3D-траекторий, что обеспечивает эффективное повторное использование в похожих основах.
Этот рабочий процесс повышает точность, согласованность и производительность при деталировке армирования для изогнутых перекрытий, стен и других сложных бетонных элементов.
См. раздел Арматурный стержень произвольной формы по траектории.
Эта функция описывается в стратегическом плане разработки программы.
