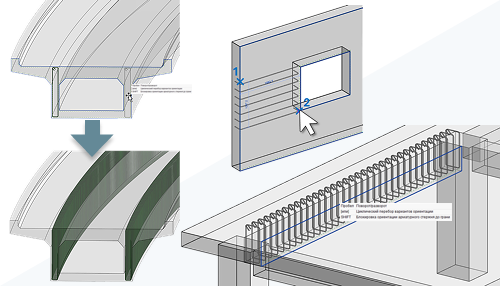

Размещайте арматурные стержни стандартной формы непосредственно на 3D-видах, используя известные вам методы размещения. Моделирование продольных и вертикальных стержней, хомутов и арматуры на основе траекторий выполняется более интуитивно, если работать непосредственно в 3D.
- Размещайте арматурные стержни на основе формы непосредственно на 3D-видах.
- Используйте известные вам методы размещения, например такие:
- Продлить до основы
- По двум точкам
- Размещайте продольные и вертикальные стержни, выровненные по граням бетонной основы.
- Размещайте хомуты в балках и колоннах непосредственно в 3D.
- Создавайте арматурные стержни с распределением формы по траектории, работая в 3D.
- Используйте автоматическое выделение допустимых граней основы при размещении.
- Нажимайте клавишу TAB для циклического перебора перекрывающихся основ.
Стандартное размещение стержней в 3D
Теперь можно размещать отдельные стержни или наборы стержней непосредственно на 3D-видах, используя те же рабочие процессы, что и на 2D-видах.
- по ближнему и дальнему защитным слоям;
- параллельно рабочей плоскости;
- методом «Продлить до основы»;
- методом «По двум точкам».
Арматурный стержень автоматически выравнивается по выделенной грани бетонной основы в зависимости от положения курсора, ориентации размещения и направления вида.
Размещение хомутов при работе в 3D
- метод «Продлить до основы»;
- по ближнему защитному слою;
- перпендикулярно ориентации защитного слоя.
Наборы арматурных стержней автоматически расширяются в бетонной основе в соответствии с компоновкой.
Создание арматурного стержня с распределением формы по траектории
Рабочие процессы, связанные с распределением формы по траектории, теперь можно выполнять непосредственно в 3D.
- Разместите один или несколько основных стержней, выровненных по грани основы.
- Выберите ребро основы в качестве траектории распределения.
- Завершите выполнение команды, чтобы автоматически сформировать распределенные наборы.
Для каждого размещенного стержня создается собственный набор арматурных стержней с одинаковыми свойствами и компоновкой.
Преимущества
- Не нужно постоянно переключаться между 2D- и 3D-видами.
- Оптимизированы рабочие процессы моделирования арматуры со сложной геометрией.
- Повышается точность размещения за счет динамического выделения граней основы.
- Улучшается эффективность деталировки арматуры для зданий и инфраструктурных проектов.
