Arnold 是一款高级 Monte Carlo 光线跟踪渲染器，专为满足长篇动画和视觉特效电影的需求而构建。本新手教程将为您介绍 C4DtoA，这是一款允许在 C4D 中直接使用 Arnold 渲染器的插件。在本教程中，我们将介绍如何构建简单的摄影照明工作室设置，以用于对各种形式的对象进行照明和渲染。我们将逐步介绍如何使用 Arnold 渲染器对机器人模型进行照明、着色和渲染。我们将使用 Arnold 的专有灯光来实现物理上精确、具有照片级真实度的照明设置。

我们将使用 standard_surface 着色器对机器人进行着色并赋予其金属磨光效果。standard_surface 着色器是一种多用途着色器，能够生成各种类型的材质（从简单的塑料到汽车涂料或皮肤）。标准曲面着色器的功能非常强大，可以创建大量不同种类的材质，但起初可能有点令人生畏。由于控件数量较多，标准曲面着色器分为若干个组，如“基础”(Base)、“镜面反射”(Specular)、“次表面散射”(Sub-Surface Scattering)等。我们需要调整“基础”(Base)属性和“镜面反射”(Specular)属性以便获得逼真的拉丝金属效果。

我们还将介绍一些 Arnold 的摄影机镜头选项，以生成物理上精确的真实景深。最后，我们将了解如何优化渲染设置并消除渲染中可能出现的任何噪波。预计完成本教程所需的时间应该不会超过 30 分钟。

场景设置

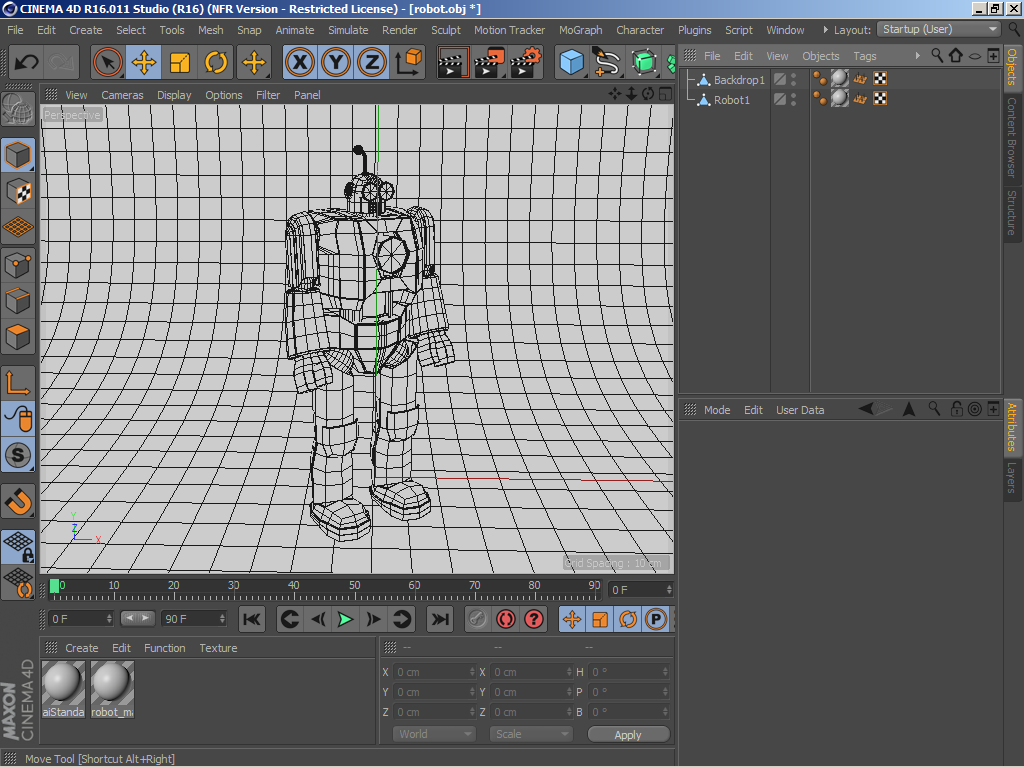

• 首先，打开**起始场景**。在此场景中，您应该会看到机器人模型和一个简单的工作室背景模型。

• 现在，我们要为工作室场景提供照明。首先，创建三个区域光。可以在***“插件 -> C4DtoA -> Arnold 灯光 -> quad_light”(Plugins -> C4DtoA -> Arnold Light -> quad_light)***下找到此设置。

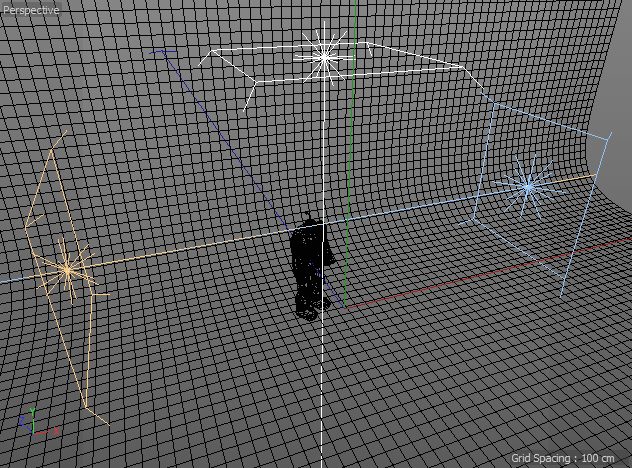

• 在两侧分别放置一个灯光，在中心放置另一个灯光，位于机器人上方。旋转灯光，使其向内指向机器人，如下图所示。

灯光设置

• 渲染时，场景可能会较暗。因此，我们需要增加灯光的曝光。在 Arnold 属性下，将每个灯光的_“曝光”(Exposure)_增加到 11 左右。

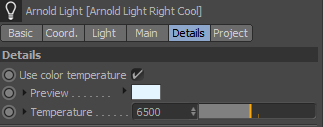

• 我们可以通过启用色温更改灯光的颜色。选择右侧的灯光并在其 Arnold 属性中启用**“色温”(Color Temperature)**。将其保留为默认温度值 6500。这将使灯光呈现冷蓝色效果。选择左侧的灯光并执行相同的操作，但将 color_temperature 更改为暖色，如 4000。

灯光采样数

• 您可能会注意到，四边形灯光的阴影中出现了一些噪波。这是因为灯光采样数默认设置为 1。要减少噪波，请尝试将灯光采样数增加到 3。此设置位于每个灯光的 Arnold 属性中。灯光采样数控制软阴影和直接镜面反射高光中的噪波质量。采样数越多，噪波越少，但渲染时间也越长。

1	3

明暗处理

• 从“材质管理器”(Material Manager)菜单_“创建 > Arnold > 曲面 > standard_surface”(Create > Arnold > Surface > standard_surface)_创建 standard_surface 着色器。
• 为机器人指定材质。

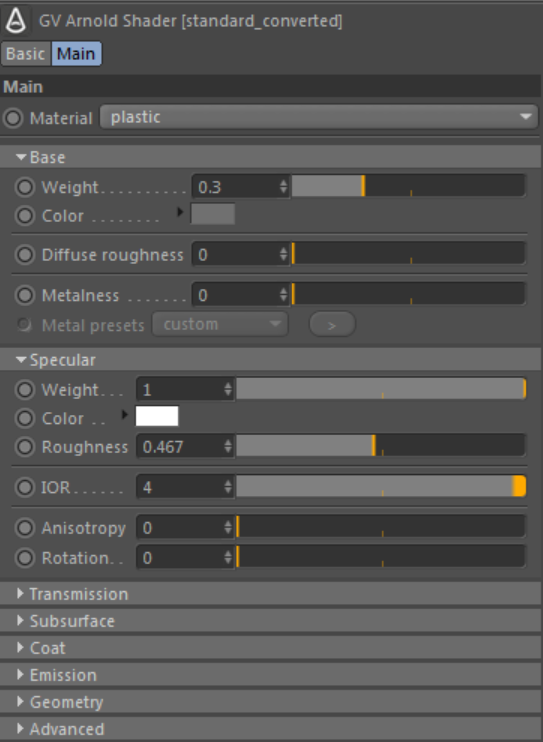

• 为了将其转换为拉丝金属材质，我们将更改以下设置。将 base_weight 减小为 0.3，并将 base_color 更改为中等灰色。specular_roughness 控制镜面反射的光泽度。值越小，反射越清晰。将其值设置为 0.467。此外，将 specular_IOR 更改为 4 左右。

摄影机景深

• 我们可以通过 C4D 的原生摄影机使用景深渲染场景。创建一个摄影机，并将其重命名为“RenderCam”。创建一个定位器，并将其放置在要使焦点位于机器人上（例如头部）的位置。将定位器拖动到 RenderCam 的“焦点对象”(Focus Object)字段中。
• 为 RenderCam 添加 Arnold 标记。启用_“启用 DOF”(Enable DOF)_。除非增加 _aperture_size_，否则您不会注意到渲染中存在任何差异。增加 aperture_size 时，您应该会看到机器人的头部位于摄影机的焦点。尝试使用较低的值，例如 0.5（该值依赖于场景比例）。

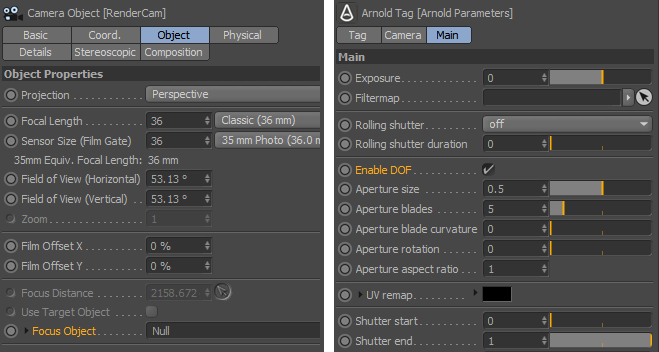

_{NULL 对象用作焦点对象（左）。摄影机 Arnold DOF 参数（右）。}

渲染

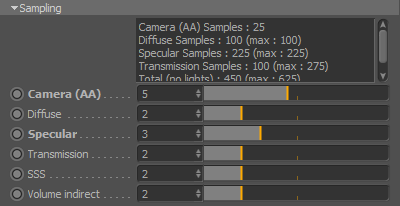

• 对于测试渲染，渲染场景时使用默认_“摄影机(AA)”(Camera (AA))_设置 3 已足够。但是，对于最终渲染，您需要将此值至少增加到 5 或以上，具体取决于场景中设置的景深量。
• 机器人曲面上可能会出现一些明显的光泽镜面反射噪波，这是由于机器人着色器的间接镜面反射组件的采样质量低下。将全局_“镜面反射”(Specular)_值增加到 3 有助于消除这种噪波并创建更清晰的渲染。

采样和噪波

噪波大多是由于采样不足而导致的，但增加错误光线的采样不但会延长渲染时间，而且对去除噪波毫无作用。目的是尽量高效地分配光线，从而以最高效的方式将噪波降至最低。因此，如果必须增加摄影机采样数才能去除 DOF 噪波，为了方便管理渲染时间，必须降低其他设置。但是，如果 DOF 或运动模糊不是关注的重点，则增加摄影机采样数可以修复其他类型的所有噪波，但是也会因不必要的光线而增加渲染时间。

要下载最终场景文件，请单击此处。
