镜面反射(Specular)（卡通）

有关镜面反射的详细信息，请单击此处。

权重(Weight)

镜面反射权重。影响镜面反射高光的亮度。“基础权重”(Base Weight)受“镜面反射权重”(Specular Weight)影响。这是因为卡通着色器不是基于物理的着色器，但仍旧是能量守恒的。



0.1	0.5	1（默认值）

注意：

此处的所有镜面反射示例均使用色调映射。

颜色(Color)

用于调整镜面反射的颜色。使用此颜色为镜面反射高光“染色”。您仅应对某些金属使用彩色镜面反射，而非金属曲面通常应采用单色镜面反射颜色。非金属曲面通常没有彩色镜面反射。

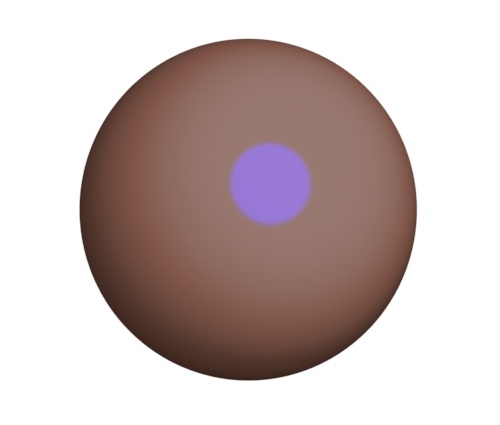

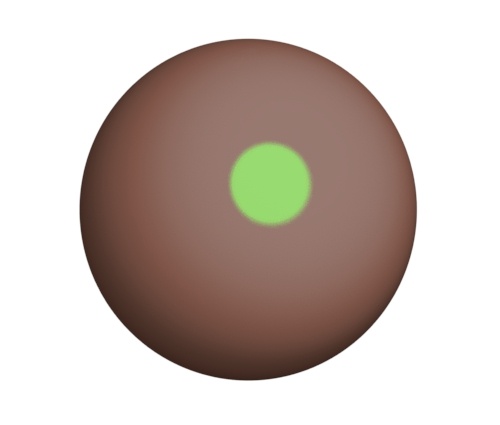

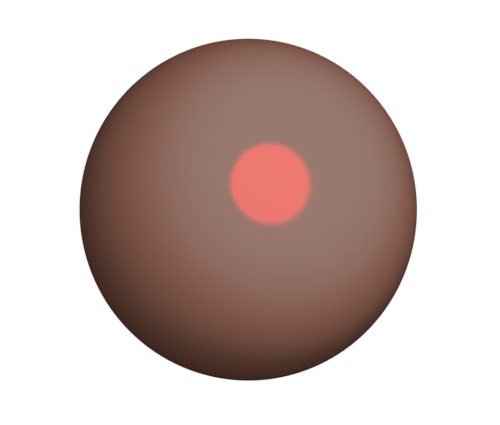

红色	绿色	蓝色

粗糙度(Roughness)

控制镜面反射的光泽度。值越小，反射越清晰。对于两种极限条件，值为 0 将产生完全清晰的镜像反射效果，而 1.0 则会产生接近漫反射的反射效果。您应在此处连接贴图，这样可查看镜面反射高光的变化。



0.1（默认值）	0.3	0.6

注意：

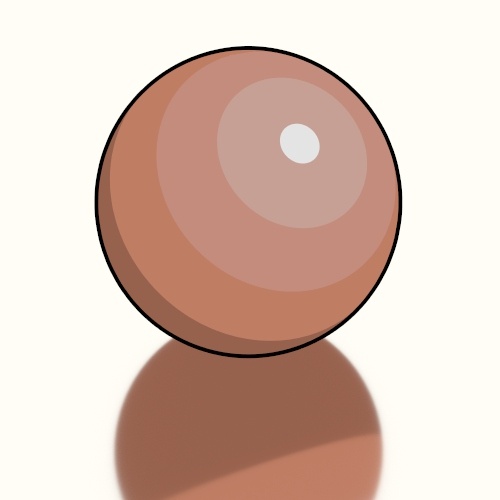

反射曲面中将不显示卡通边，除非“镜面反射粗糙度”(Specular Roughness)为 0。



0.1（默认值）	0

_{卡通着色器已指定给地板平面}

各向异性(Anisotropy)

“各向异性”(Anisotropy) 在反射和透射灯光时具有方向偏差，使得材质在某些方向上显得更粗糙或更光亮。“各向异性”(Anisotropy) 的默认值为 0，这表示“各向同性”。将该控件向 1.0 移动时，曲面在 U 轴上变得更具各向异性。



0（默认值）	0.6	0.9

注意：

有关“镜面反射各向异性”(Specular Anisotropy)的详细信息，请单击此处。

旋转(Rotation)

旋转值将更改 UV 空间中各向异性反射的方向。值为 0.0 时，不会出现任何旋转。值为 1.0 时，呈现效果将旋转 180 度。对于采用拉丝金属的曲面，此项控制材质的拉丝角度。对于金属曲面，各向异性高光应在与拉丝方向垂直的方向上拉伸。



0（默认值）	0.25	0.5	0.75	1

色调映射(Tonemap)

在此处连接一个渐变节点，可创建单元外观（被视为色调映射）。

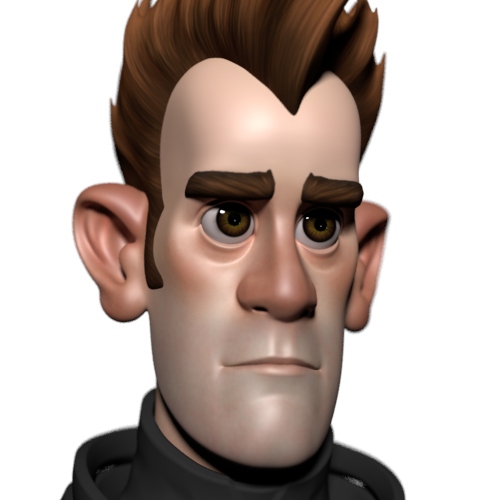

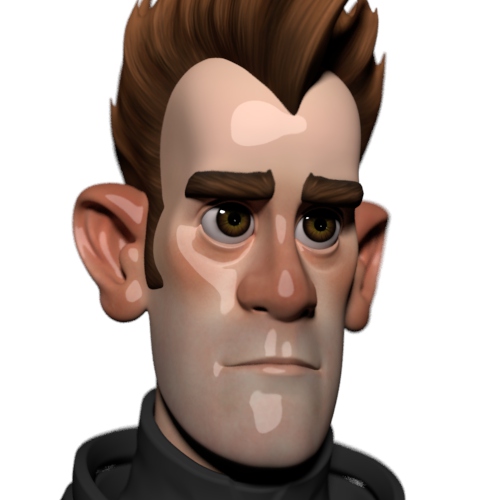

镜面反射（无色调映射）	渐变 RGB -> 镜面反射色调映射

_{增加了“镜面反射粗糙度”(Specular Roughness)的镜面反射色调映射}

色调映射色调饱和度

当色调和饱和度色调映射与预先存在的色调映射结合使用时，预先存在的色调映射参数将仅用于 HSV 映射的直接灯光中的值（一种亮度），如果不使用，则将生成映射到直接灯光的值的完整 RGB 颜色。这样就可以通过这两个着色器参数单独映射完整的 HSV 组件集。

连接的着色器的 U 坐标驱动直接灯光色调，V 坐标驱动饱和度，从而使纹理能够映射卡通着色器对彩色照明的响应。

注意：

“镜面反射色调映射色调饱和度”(Specular Tonemap Hue Saturation)仅影响直接彩色灯光。

未使用色调映射色调饱和度使用色调映射色调饱和度时，色调映射会对彩色灯光做出反应

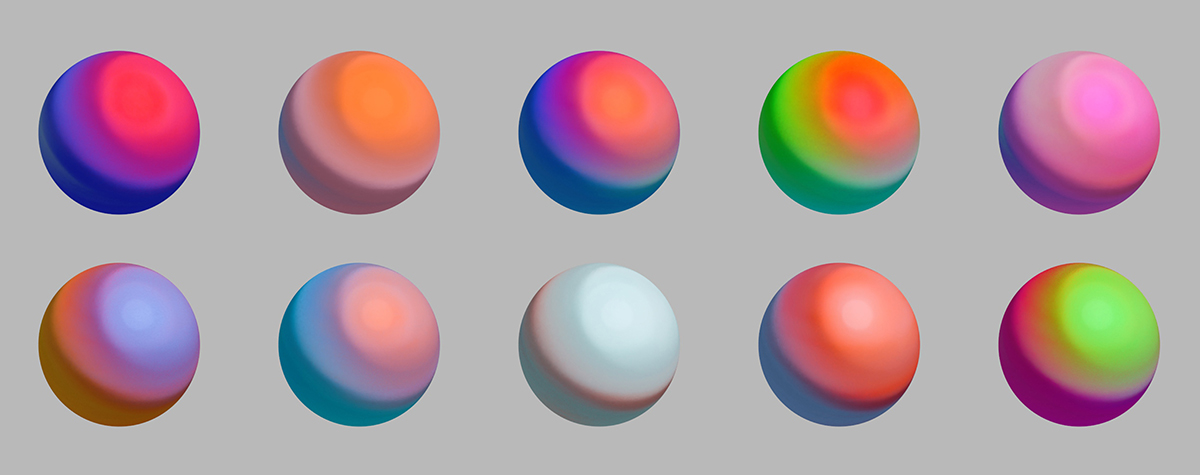

下面是用于“基础色调映射色调饱和度”(Base Tonemap Hue Saturation)的调色板的变化。理论上，只要图像具有一些合适的饱和颜色，就可以在此处使用。



色调和饱和度的 1:1 映射。灯光外观的物理表示。	1:1 映射的量化版本，使用 18 个不同的单元，具有不同的饱和度级别。	在红色和蓝色色调之间具有清晰过渡的放大版本。

注意：

为获得最佳效果，请确保将图像着色器的“U 向折回”(Wrap U)和“V 向折回”(Wrap V)设置为“区间限定”(Clamp)，并将“过滤器”(Filter)设置为“最近”(Closest)。之所以需要图像着色器区间限定，是因为默认情况下，当 UV 坐标超出 0 到 1 的范围时，图像着色器将包裹并平铺纹理值。因此，在此示例中，饱和度非常高，这导致纹理查找在 V 坐标中具有较高的值（1 或接近 1）。具有包裹纹理的高 V 坐标值将开始从纹理底边（通常为白色或接近白色）平均化像素值。如果设置为“区间限定”(Clamp)，则不会对底边的像素值进行平均值。

_{各种饱和颜色图像 -> 色调映射色调饱和度}

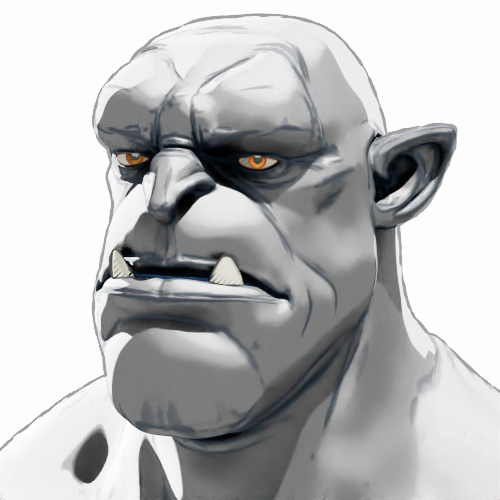

无镜面反射色调映射色调饱和度	图像 -> 镜面反射色调映射色调饱和度

提示：

image.uv_coords 可用于控制“镜面反射色调映射色调饱和度”(Specular Tonemap Hue Saturation)的效果。

_{图像 U 向偏移：0 到 1}

提示：

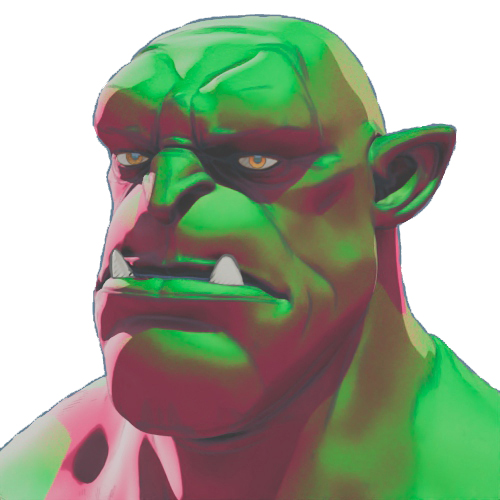

“镜面反射粗糙度”(Specular Roughness)值较高时，“镜面反射色调映射色调饱和度”(Specular Tonemap Hue Saturation)效果更好：

0 0.5 0.8



未使用色调映射色调饱和度	使用色调映射色调饱和度时，色调映射会对彩色灯光做出反应
