AOV 读取和 AOV 写入着色器

AOV 写入着色器

AOV 写入着色器可用于将浮点型、整型、向量或颜色数据写入自定义 AOV。

有两种方法可以使用 AOV 写入着色器：

全局 AOV 着色器

全局 AOV 着色器是在进行常规曲面着色后要求值的一组着色器。使用全局 AOV 着色器时，您可以添加着色器以写入特定 AOV，而无需修改应用于形状的原始着色器树。这些全局 AOV 着色器也可以针对大气和背景上下文运行。

全局 AOV 着色器会在 Arnold 渲染选项中列出。在 ass 文件中如下所示：

options
{
 outputs 2 1 STRING
  "RGBA RGBA defaultArnoldFilter/gaussian_filter defaultArnoldDriver/driver_exr.RGBA"
  "ao RGBA defaultArnoldFilter/gaussian_filter defaultArnoldDriver/driver_exr.RGBA"
  aov_shaders "defaultArnoldRenderOptions/aov_write_rgba_util"
}

aov_write_rgba
{
 name defaultArnoldRenderOptions/aov_write_rgba_util
 aov_input aiUtility1
 aov_name "util"
}

utility
{
 name aiUtility1
 shade_mode "ambocc"
 overlay_mode "polywire"
}

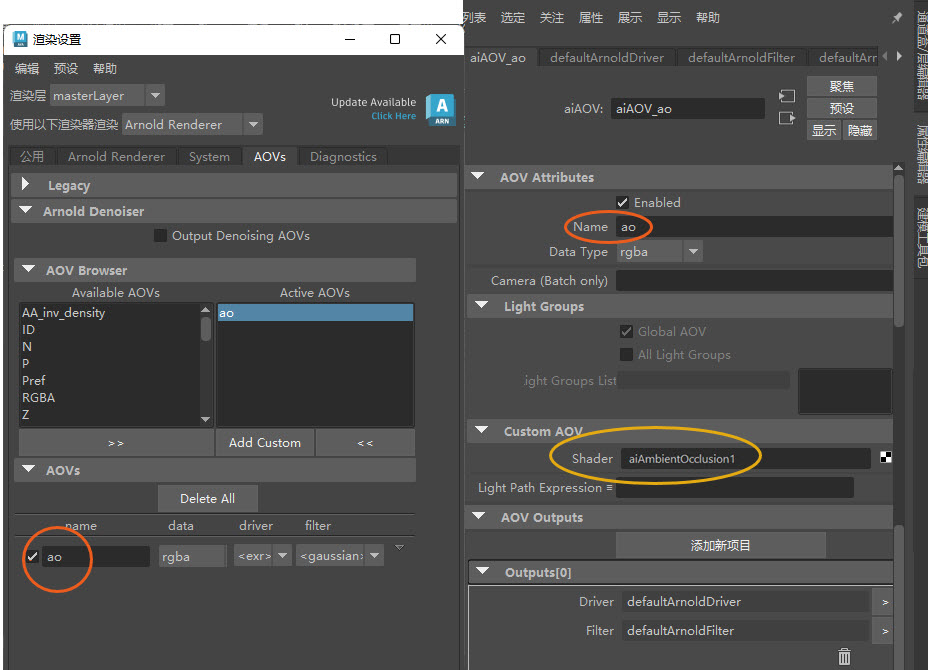

不同的 Arnold 插件提供了不同的方法来设置全局 AOV 着色器。在 Maya 中，只需将着色器添加到自定义 AOV，MtoA 会自动插入所需的 AOV 写入着色器：

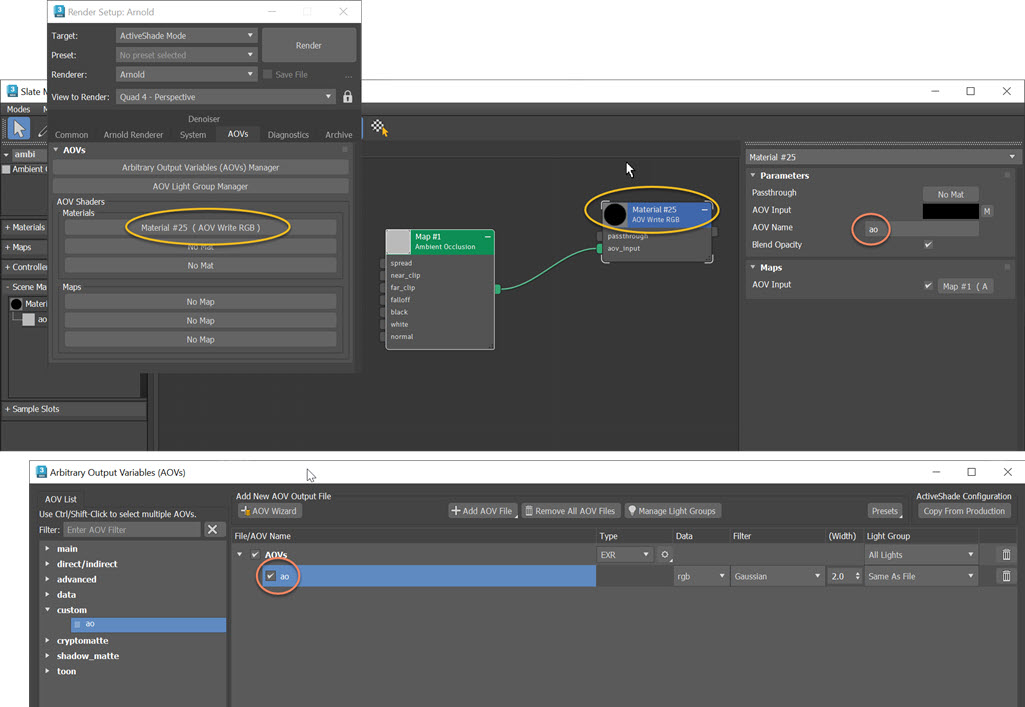

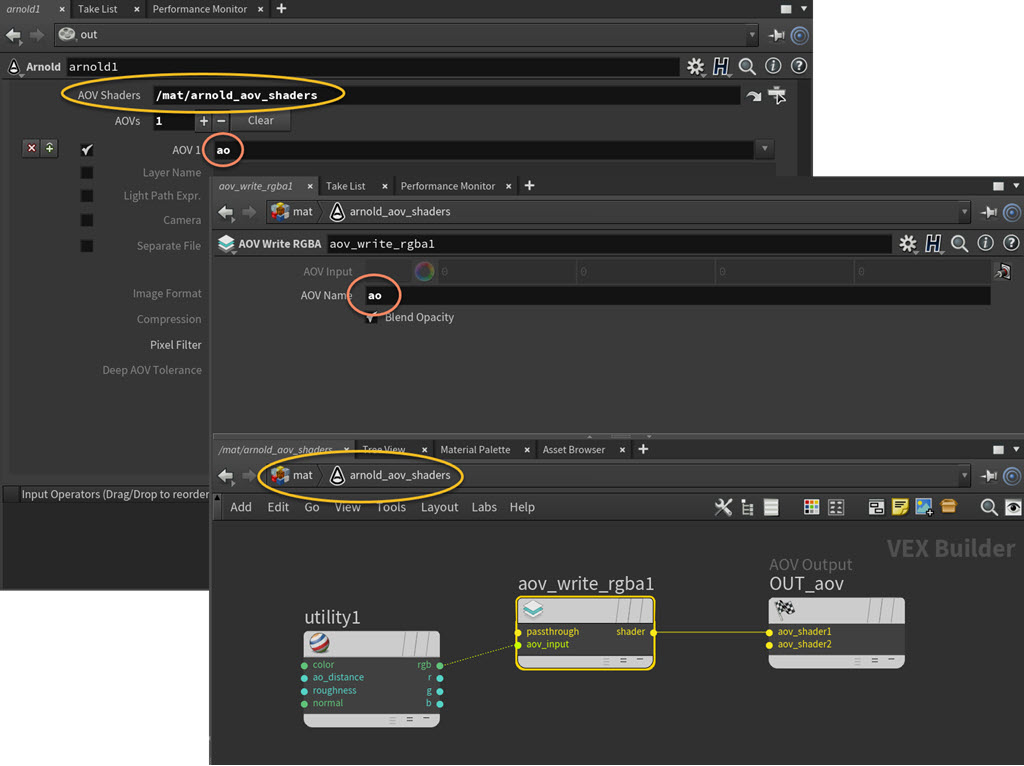

在其他 Arnold 插件（例如 Houdini、3ds Max 以及 Cinema 4d 和 Katana）中，必须将 AOV 着色器连接到 Arnold 渲染设置：

穿过 AOV 写入着色器

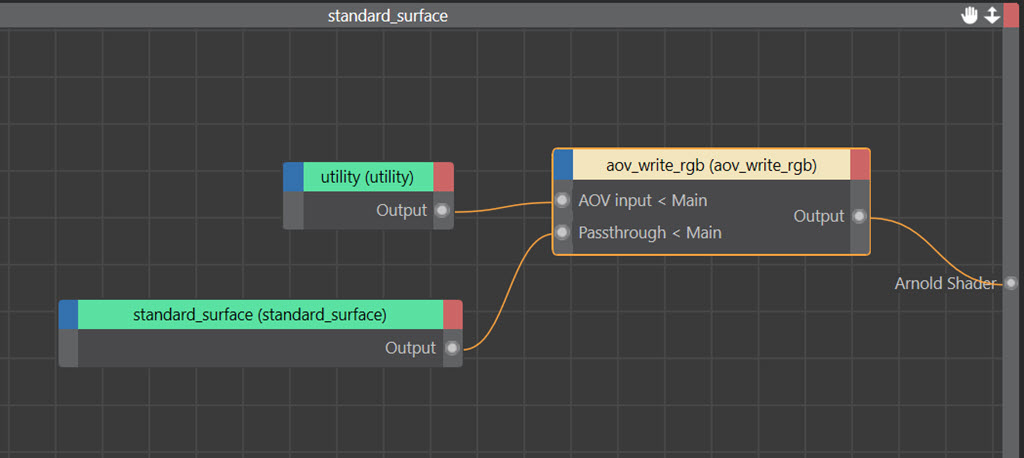

AOV 写入着色器具有穿过参数，您可以使用该参数将其插入到着色树中。例如，下面是 C4DtoA 中的一个 AOV 写入 RGB 着色器。在美景 AOV 中，仍使用标准曲面着色器进行着色，以及使用工具着色器自定义 AOV。

此处用到的 Arnold 节点如下所示：

polymesh
{
 name /pSphere1/pSphereShape1
 shader "writeRgba1"
}

aov_write_rgba
{
 name writeRgba1
 passthrough aiStandardSurface2
 aov_input utility1
 aov_name "util"
}

utility
{
 name utility1
 shade_mode "ambocc"
 overlay_mode "polywire"
}

standard_surface
{
 name aiStandardSurface2
 base 0.5
 base_color 0.103779204 0.59212029 0.850649357
 specular_roughness 0
 specular_IOR 1.51999998
 specular_anisotropy 0.5
 transmission_depth 1
 coat 1
 coat_roughness 0
}

AOV 写入参数

穿过

允许在着色器网络中进行并行求值。

AOV 输入 (aov_input)

要写入 AOV 的输入值。

AOV 名称 (aov_name)

AOV 的名称。

混合不透明度 (blend_opacity)

对于透明曲面，此参数控制是只将第一个曲面写入 AOV，还是将所有透明曲面的值混合在一起。

AOV 读取着色器

AOV 读取着色器可用于从内置 AOV（例如内置 N AOV）读取浮点型、整型或颜色数据。另外，AOV 读取着色器还可用于重新设置内置 AOV 的格式，例如，在烘焙到纹理时输出从内置 N AOV 派生的法线贴图。AOV 读取着色器不支持 LPE AOV（例如 RGBA、direct_diffuse 和镜面反射）。

AOV 名称 (aov_name)

AOV 的名称。

父页面: 着色
