设置放样仪表

本主题将介绍在使用 Layout 应用程序时设置和配置放样仪表或全站仪的一些良好原则。

这些说明仅用于指导。请参照制造商的建议充分校准全站仪。

坐标系

有几种测量员使用的坐标系。国家平面坐标系通常在美国使用。其他包括 UTM、北距 (Y)、东距 (X) 和正北。可能通过以下方式发送坐标：

纬度、经度和高程。
Y，X，Z：北距 (Y)、东距 (X) 和高程 (Z)。
X，Y，Z：东距 (X)、北距 (Y) 和高程 (Z)。CAD 软件使用该系统进行通信。

提示：请检查并确认全站仪中的导入设置格式与 BIM/CAD 软件的文件格式匹配。

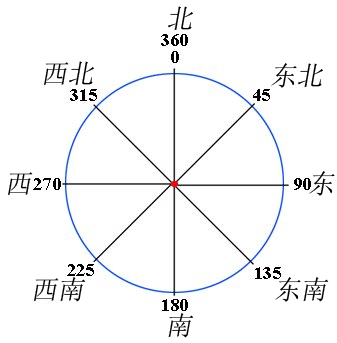

方位角输入介于 0 和 360 之间，与在指南针上一样。方位角或其他偏移未作为点的属性保存，它们用于计算该点的新位置。该点会在输入偏移后移动。

控制点

通过设置控制点，您可帮助确保模型中的特定点与现场中的相应点匹配。确立控制点时，请考虑以下事项：

请始终使用模型中的点在地面上实际检查控制点，以帮助确保最佳的准确性。
设置三个或更多控制点，以便检查角度和距离。对于精确布局，角度比单独的距离测量更重要。
检查偏差。偏差为零最佳，但普通真实世界的条件总是会有约 0.1875 英寸的偏差。应该验证和记下 0.25 英寸或更大偏差。
- 导出偏差报告的步骤：
  1. 打开模型。
  2. 点击 “放样点”。
  3. 点击 “报告”。
  注意：可以在应用程序的“设置”菜单中指定“偏差报告公差”及其他选项。
可以通过 PDF、CAD、CSV 和 TXT 文件中的坐标列表提供控制点。
通常在场地结构或测量标石位置的偏移中提供控制点。
如果场地没有控制点，则使用线绳和卷尺通过布置真实结构的偏移点自己创建，然后匹配到模型中的相同偏移。

设置例程

设置例程可利用 BIM 信息和作业现场完成全站仪或 GPS 设备的定向。没有完整的设置程序，总桩号不知道自己身处世界何处。标准设置程序包括：

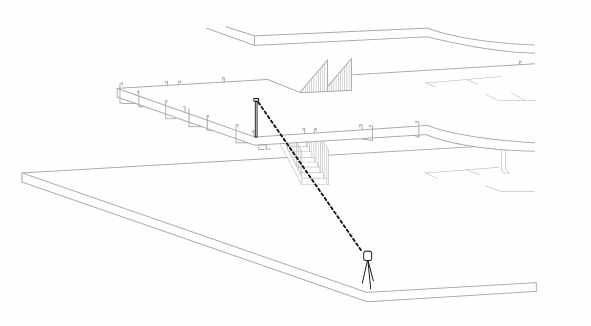

已知点

已知点用于检查控制点并设置您的全站仪。请将全站仪放置到一个已知控制点上并后视另一个已知控制点。

控制距离

放样位置不要超过控制距离。如果两个点相距 100 英尺，请勿在全站仪 100 英尺半径的范围之外立桩标出点。另外切记，控制距离越大，放样就越准确。

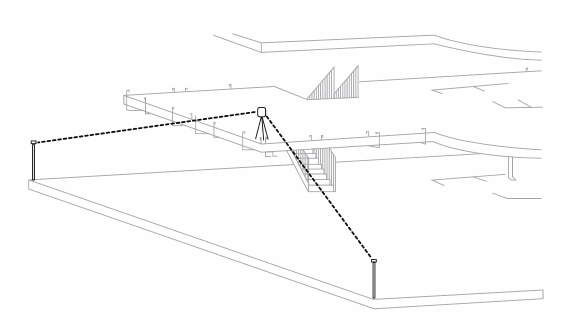

后方交会

后方交会允许您在随机位置设置全站仪，并通过测量到两个或更多已知控制点的快照来计算其位置。角度和距离越大，会使后方交汇越准确。请尝试参考角度介于 60 和 90 度之间的至少三个点。

实时动态 GPS 设置

若要在一厘米范围内获取 GPS 位置，请联系您的仪器经销商以使用校正服务配置您的实时动态 (RTK) GPS，并以每秒 2 个位置的速率输出 NMEA 数据 GGA 和 GST。示例校正服务包括 VRS 或 NTRIP 服务器。

GPS 设置

GPS 设置允许您在不采用网格坐标的项目中设置和使用 GPS。某些应用程序调用此本地化：用于从 GPS 纬度和经度平移、旋转和缩放为您自己的坐标系。若要从 Civil 3D 等编写应用程序中使用已采用以百万计的网格坐标（国家平面或 UTM）的模型，您不应使用“设置”，因为它会降低准确性，而只需在设置中选择您的网格区域即可。

注意：如果您使用 RTK，在点击“测量”后 GPS 需要几分钟时间才能获得修复的解决方案，这由水平 (HQ) 从大约 3' 跌落到 0.03' 来指示。当使用内部 GPS 时，大约 10'（3 米）是合理的 HQ。

选择要将您的坐标平移到的点，理想情况是接近项目的质心。更新坐标且坐标质量良好后，点击“下一步”按钮。
若要将点旋转进入您自己的系统，请移动项目最远端具有已知坐标的另一个点。从模型中选择点，按“测量”，然后在坐标质量良好后按“下一步”按钮。
该应用程序将计算旋转角度以调整 GPS 数据来适合 2 个点。系统将保存此调整以备将来使用此模型。在采集某些点后，您通常不应更改设置，否则您可能创建与您的上一个坐标系不匹配的略微不同的坐标系。

“设置”中保存的 GPS 选项

选中“GPS 转换网格为地面”复选框以打开或关闭网格系数应用。这将缩放您的坐标以便更好地匹配地面距离。取消选中此框以使用更短的网格距离。
输入“GPS HQ 公差”距离，以便应用程序在您尝试采集 HQ 质量低于该数值的点时向您发出警告。输入 0（默认值）可避免出现这些警告提示。
